Для мельниц

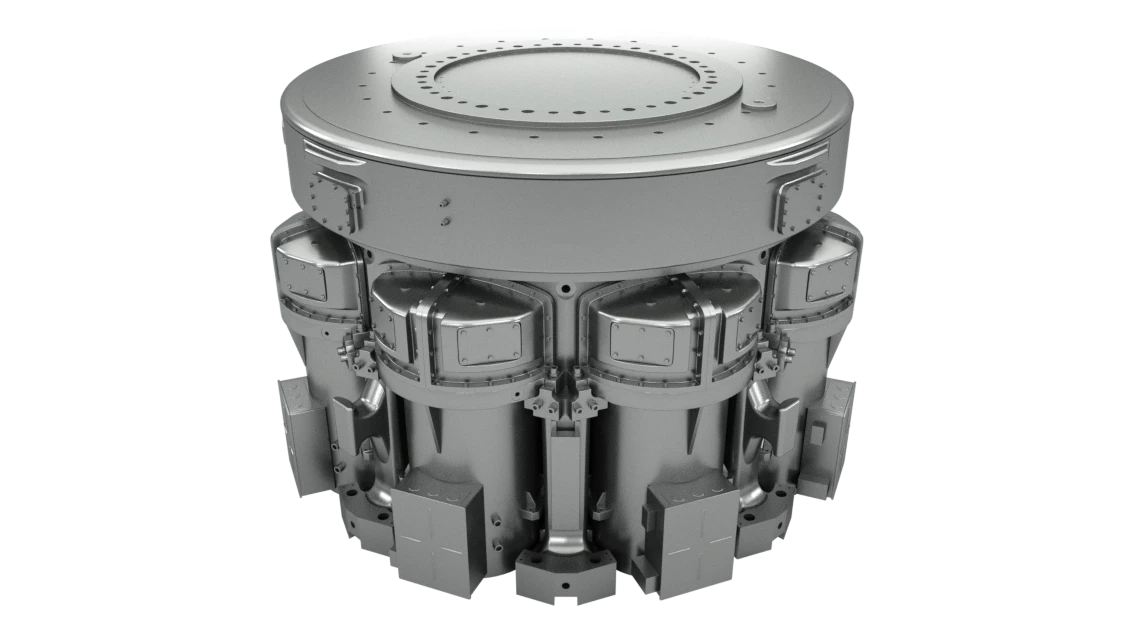

Редуктор вертикальной мельницы COPE®

Редукторы COPE® относятся к четвёртому и последнему поколению вертикальных мельничных приводов. Представленные в 2015 году осевой подшипник и выходной каскад редуктора основаны на успешной серии KPBV. Из-за постоянно растущей производительности мельниц привод работает на пределе возможностей с двигателем, в котором энергия привода передаётся через конический зубчатый редуктор. В COPE® не используется конический зубчатый редуктор.

Круглая конструкция корпуса идеально подходит для передачи усилий при фрезеровании на фундамент. Осевые подшипники мельницы, встроенные в редуктор, могут выдерживать нагрузку более 3000 т. Передаваемый крутящий момент составляет 5 млн Нм.

Редукторы COPE® имеют очень простую механическую конструкцию. Они состоят всего из двух ступеней с подшипниками скольжения на выходной ступени. Для замены двигателей нет необходимости снимать редуктор.

• крутящий момент от 1,7 до 5 миллионов Нм для больших и очень больших вертикальных мельниц
• возможна работа от сети или инвертора, в зависимости от требований заказчика
• в случае повреждения привода мельницу можно снова запустить в работу в кратчайшие сроки; ремонт можно проводить без простоев благодаря резервной конструкции
• силы, действующие на мельницу и зубчатую передачу, последовательно передаются по структурно обособленным каналам
• RENK — радиально-упорный шарикоподшипник с гидростатикой: неразрушаемый шарикоподшипник для мельниц

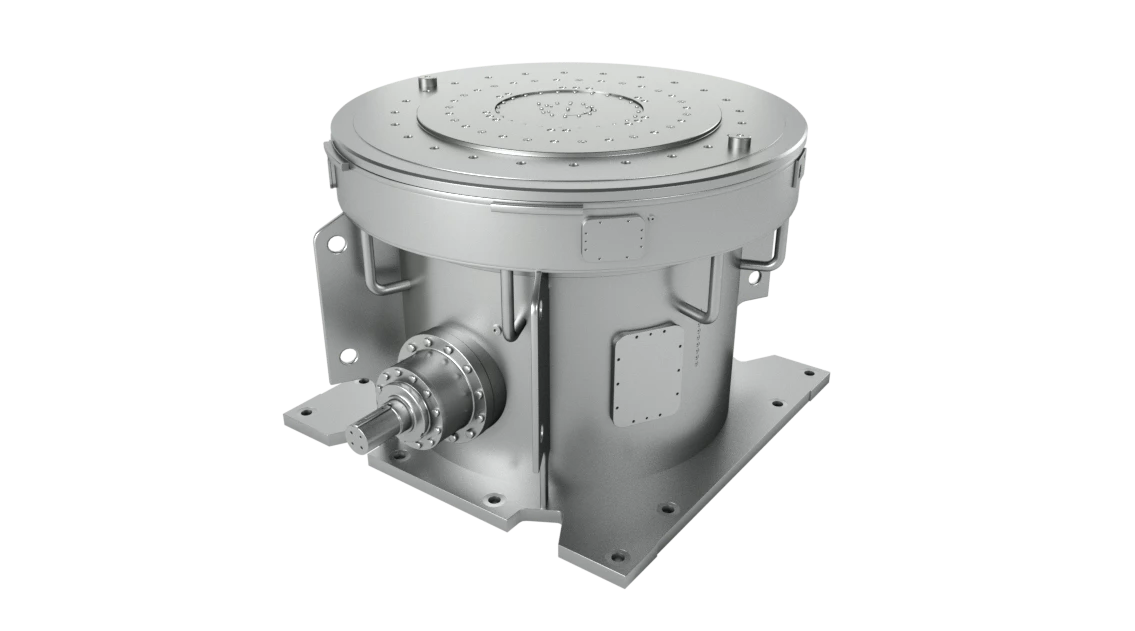

Редукторы RENK KPBVplus — планетарная 3-х ступенчатая система

Косозубые/планетарные редукторы RENK KPBV — это классическое приводное решение для вертикальных валковых мельниц для цемента и минералов с одной косозубой и двумя планетарными ступенями.

Конструкция включает в себя более чем 70-летний опыт работы с вертикальными приводами мельниц в сочетании с проверенным и эффективным подходом к интеграции системы смазочного масла, позаимствованным из морского машиностроения RENK. Оптимизировав первоначальную конструкцию, компания RENK смогла значительно повысить удельную мощность и тем самым уменьшить занимаемую площадь без ущерба для проверенной конструкции.

• диапазон мощности от 1500 до 12000 кВт

• на 30% больший передаваемый крутящий момент при тех же габаритах

• упрощенная система смазки — не требуется система подачи масла

• сниженное энергопотребление

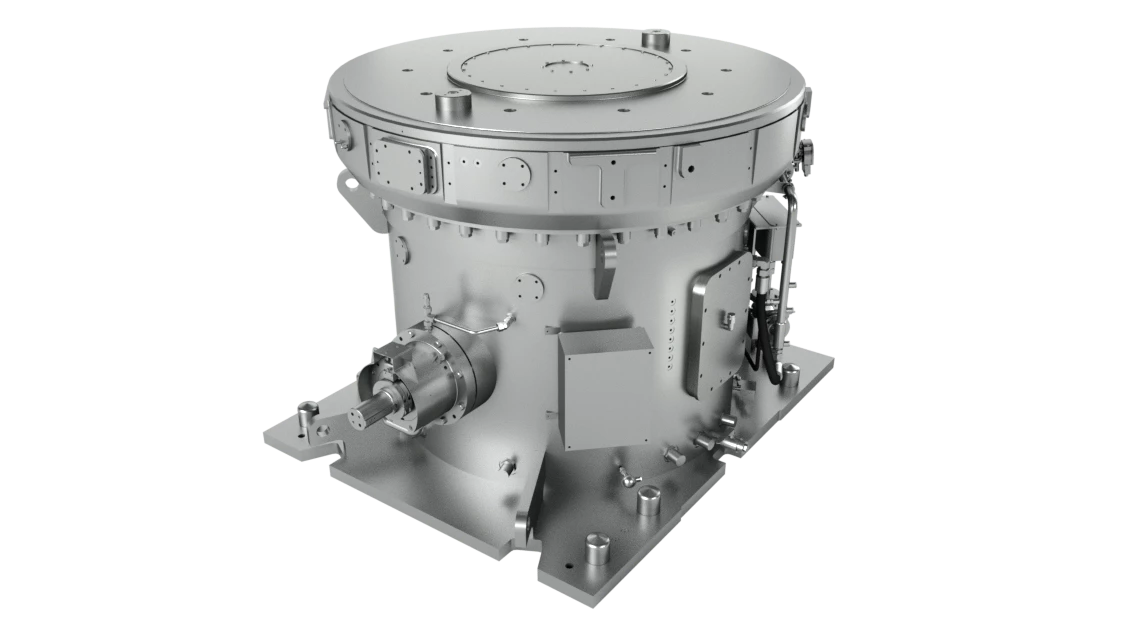

Редукторы RENK iKPAV — это классическое приводное решение для вертикальных мельниц для угля и более мелкого сырья, а также полезных ископаемых

Двухступенчатый редуктор состоит из конической шестерни и планетарной ступени. Этот редуктор используется во втором поколении приводов вертикальных мельниц и был представлен с большим успехом в 1979 году. Таким образом, iKPAV — это первый редуктор RENK с двухступенчатой конической планетарной передачей для вертикальных мельниц.

Круглая конструкция корпуса идеально подходит для передачи усилий при фрезеровании на фундамент. Осевые подшипники мельницы, встроенные в редуктор, могут выдерживать нагрузку более 400 т. Передаваемый крутящий момент составляет более 500 000 Нм.

• Крутящий момент от 140 до 480 кНм для небольших вертикальных мельниц
• проверено в эксплуатации в течение 40 лет
• встроенная система смазки, отсутствие соединительных трубок, что сокращает время ввода в эксплуатацию и предотвращает загрязнение гидравлической системы во время установки
• радиальные подшипники мельницы с увеличенными размерами

PBLZ — горизонтальный редуктор

Редукторы RENK PBLZ — это классическое приводное решение для средних и крупных мельниц для переработки сырья, производства кирпича и минералов.

Трёхступенчатая коробка передач состоит из цилиндрической шестерни и двух планетарных ступеней. PBLZ — надёжная концепция коробки передач для центральной системы привода шаровых мельниц. Она является полной противоположностью так называемых боковых приводов. В отличие от таких решений, при использовании PBLZ не происходит загрязнения смазочными маслами из-за попадания цемента и износа зубчатого венца.

Если шаровая мельница сконструирована надлежащим образом, можно отказаться от соединительной муфты, которая входит в комплект поставки PBLZ. В этом случае редуктор устанавливается так, чтобы он опирался на мельницу.

В редукторных установках PBLZ используются компоненты системы KPBV.
Помимо муфты привода мельницы, в комплект поставки входят вспомогательный привод позиционирования с автоматической обгонной муфтой, система смазки с соединительными трубопроводами и устройство управления.
