Зубчатые шарнирные муфты

Муфты с зубчатым соединением выполняют двойную функцию в качестве соединительного элемента между приводным узлом и подъёмным устройством, например, в кране и подъёмном механизме. Помимо передачи крутящего момента, муфта воспринимает силы, действующие радиально на барабан. Муфта с зубчатым соединением жёсткая на скручивание, но гибкая во всех направлениях, что обеспечивает значительные преимущества по сравнению с жёсткой муфтой.

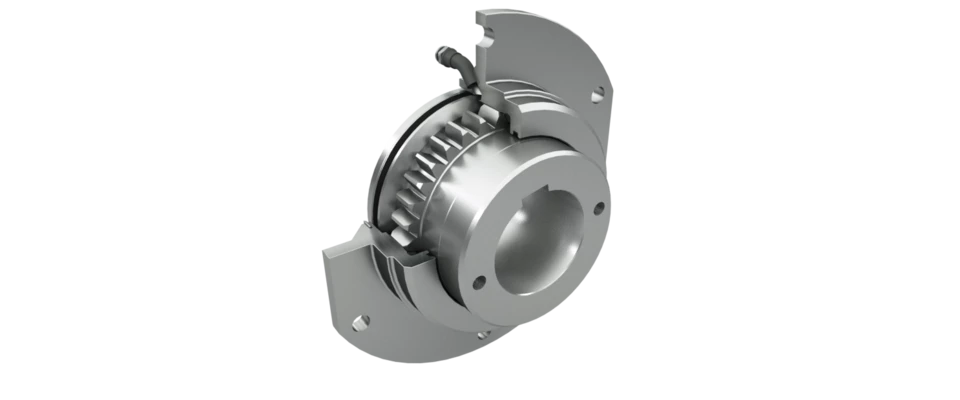

Муфты зубчатого соединения состоят из ступицы муфты с фрезерованным изогнутым зубом, который входит в зацепление с корпусом муфты с внутренним косозубым зубчатым венцом. Ступица муфты крепится к валу редуктора. Обычно используется цилиндрическое посадочное место со шпоночным соединением. Также возможны другие варианты соединения, такие как посадка с натягом или шлицевое соединение. Передаваемый крутящий момент, а также максимально допустимая нагрузка на сдвиг могут быть увеличены за счет дополнительной закалки зубьев.

Зубчатые муфты в основном используются в области подъемно-транспортного и конвейерного оборудования в крановых лебёдках и системах привода подъёмных барабанов.
