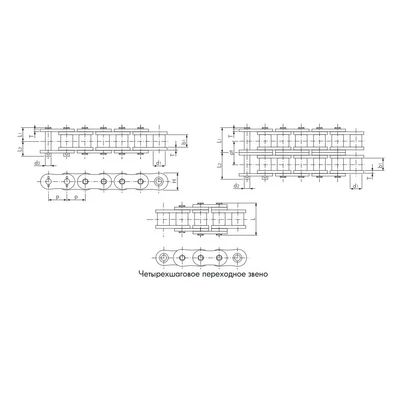

ANSI SUPER. Улучшенная усталостная прочность
Бесплатная доставка
При заказе от 20 000 р. доставка по РФ до терминала транспортной компании в вашем городе – бесплатно.
Гибкие условия оплаты
Работаем с юридическими лицами по безналичному расчету.

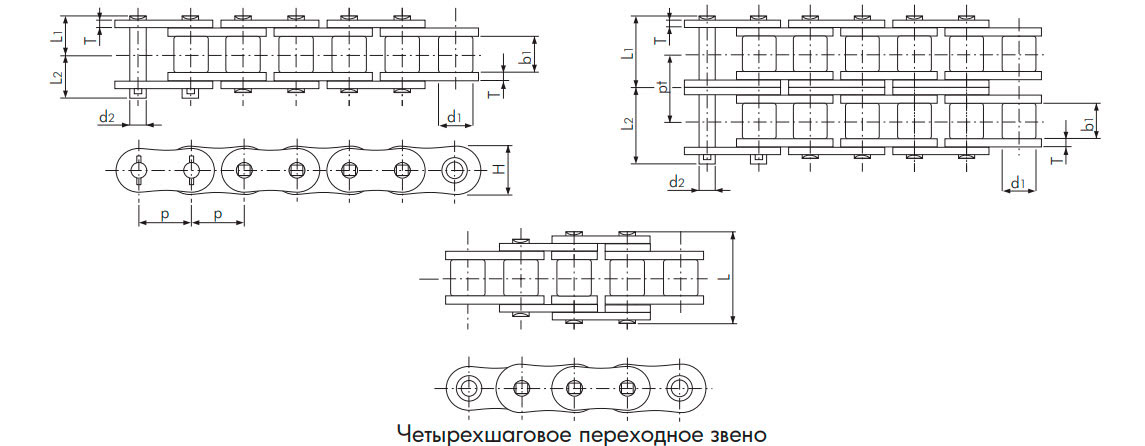

| Номер цепи TSUBAKI | Номер цепи SKF | Номер цепи стандарта BS/DIN | Шаг | Диаметр ролика | Внутренняя ширина | Штифт | Пластина звена | Попереч- ный шаг | Мин. прочность на разрыв по Tsubaki | Средняя прочность на разрыв по Tsubakii | Приблизи- тельная масса | |||||||||||||
| Диаметр | Длина | Длина | Длина | Толщина | Высота | |||||||||||||||||||
| p | d1 | b1 | d2 | L1 | L2 | L | T | H (max) | pt | кН | кН | кг/м | ||||||||||||
| RS80-SUP-1 | 25.40 (1”) | 15.88 | 15.88 | 7.94 | 16.25 | 19.25 | 39.30 | 3.20 | 24.10 | - | 74.2 | 85.3 | 2.81 | |||||||||||
| RS80-SUP-2 | 30.90 | 33.90 | - | 29.30 | 148.0 | 171.0 | 5.62 | |||||||||||||||||
| RS100-SUP-1 | 31.75 (1 1/4”) | 19.05 | 19.05 | 9.54 | 19.75 | 22.85 | 48.00 | 4.00 | 30.10 | - | 111.0 | 127.0 | 4.25 | |||||||||||
| RS100-SUP-2 | 37.70 | 40.80 | - | 35.80 | 222.0 | 255.0 | 8.38 | |||||||||||||||||
| RS120-SUP-1 | 38.10 (1 1/2”) | 22.23 | 25.40 | 11.11 | 24.90 | 28.90 | 59.90 | 4.80 | 36.20 | - | 162.0 | 186.0 | 6.30 | |||||||||||
| RS120-SUP-2 | 47.60 | 51.60 | - | 45.40 | 324.0 | 373.0 | 12.44 | |||||||||||||||||
| RS140-SUP-1 | 44.45 (1 3/4”) | 25.40 | 25.40 | 12.71 | 26.90 | 31.70 | 65.70 | 5.60 | 42.20 | - | 213.0 | 245.0 | 8.04 | |||||||||||
| RS160-SUP-1 | 50.80 (2”) | 28.58 | 31.75 | 14.29 | 31.85 | 36.85 | 77.20 | 6.40 | 48.20 | - | 273.0 | 314.0 | 10.79 | |||||||||||
| RS200-SUP-1 | 63.50 (2 1/2”) | 39.68 | 38.10 | 19.85 | 39.00 | 44.80 | 94.90 | 8.00 | 60.30 | - | 439.0 | 505.0 | 17.63 | |||||||||||
| RS240-SUP-1 | 76.20 (3”) | 47,63 | 47,63 | 23,81 | 47,90 | 55,50 | 116,00 | 9,50 | 72,40 | - | 639,0 | 735,0 | 25,63 | |||||||||||
Примечание:
- При использовании четырехшаговых переходных звеньев, учтите снижение усталостной прочности на 10%.
- Можно использовать стандартные звездочки ANSI.
- Штифты с четырехсторонней заклепкой.
