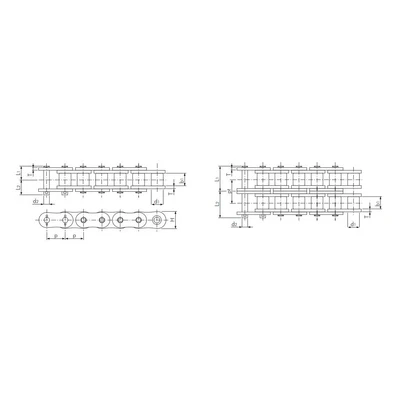

ANSI SUPER-H. Улучшенная усталостная прочность и стойкость к ударным нагрузкам.
Бесплатная доставка
При заказе от 20 000 р. доставка по РФ до терминала транспортной компании в вашем городе – бесплатно.
Гибкие условия оплаты
Работаем с юридическими лицами по безналичному расчету.

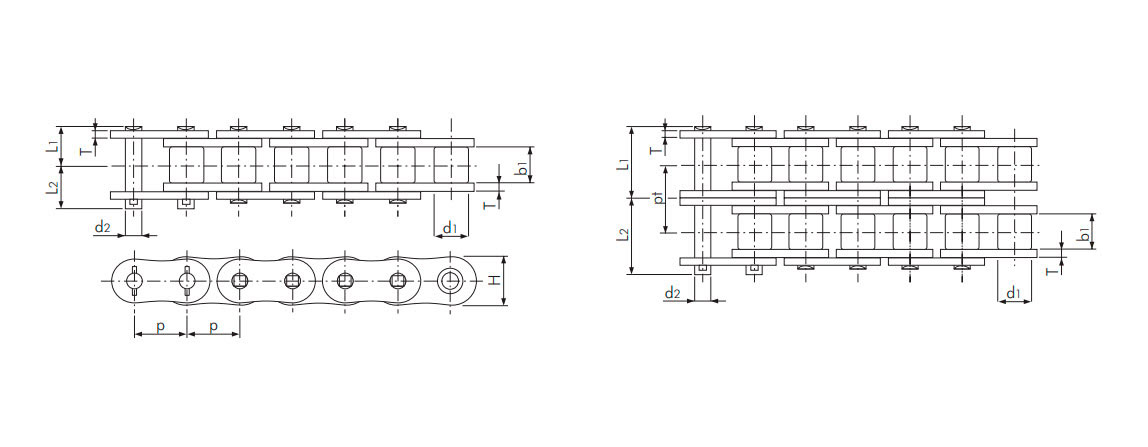

Номер цепи TSUBAKI | Номер цепи SKF | Номер цепи стандарта BS/DIN | Шаг | Диаметр ролика | Внутренняя ширина | Штифт | Соединительное звено | Попереч- ный шаг | Мин. прочность на разрыв по Tsubaki | Средняя прочность на разрыв по Tsubaki | Приблизи- тельная масса | |||||||||||
Диаметр | Длина | Длина | Толщина | Высота | ||||||||||||||||||
p | d1 | b1 | d2 | L1 | L2 | T | H (max) | pt | кН | кН | кг/м | |||||||||||
RS80-SUP-H-1 | 25.40 (1”) | 15.88 | 15.88 | 7.94 | 18.30 | 20.90 | 4.00 | 24.10 | - | 85.3 | 98.1 | 3.29 | ||||||||||
RS80-SUP-H-2 | 34.60 | 37.20 | 32.60 | 171.0 | 196.0 | 6.52 | ||||||||||||||||
RS100-SUP-H-1 | 31.75 (1 1/4”) | 19.05 | 19.05 | 9.54 | 21.80 | 24.50 | 4.80 | 30.10 | - | 127.0 | 145.0 | 4.88 | ||||||||||
RS100-SUP-H-2 | 41.40 | 44.10 | 39.10 | 253.0 | 290.0 | 9.51 | ||||||||||||||||
RS120-SUP-H-1 | 38.10 (1 1/2”) | 22.23 | 25.40 | 11.11 | 26.95 | 30.55 | 5.60 | 36.20 | - | 171.0 | 196.0 | 6.94 | ||||||||||
RS140-SUP-H-1 | 44.45 (1 3/4”) | 25.40 | 25.40 | 12.71 | 28.90 | 33.10 | 6.40 | 42.20 | - | 222.0 | 255.0 | 8.88 | ||||||||||
RS160-SUP-H-1 | 50.80 (2”) | 28.58 | 31.75 | 14.29 | 33.95 | 38.45 | 7.15 | 48.20 | - | 281.0 | 324.0 | 11.72 | ||||||||||
RS200-SUP-H-1 | 63.50 (2 1/2”) | 39.68 | 38.10 | 19.85 | 42.90 | 48.10 | 9.50 | 60.30 | - | 520.0 | 598.0 | 19.68 | ||||||||||
RS240-SUP-H-1 | 76.20 (3”) | 47,63 | 47,63 | 23,81 | 54,80 | 62,30 | 12,70 | 72,40 | - | 802,0 | 922,0 | 30,47 |
Примечание:
- Переходные звенья не используются с данной цепью.
- Цепь комплектуется соединительными звеньями с запрессовкой.
- Стандартные звездочки ANSI можно использовать только с однорядными цепями.
- Звездочки с малым количеством зубьев должны быть с закаленными зубьями.
- Звездочки должны быть изготовлены из стали марки C45 или выше.
- Для многорядных цепей необходимы специальные звездочки, дополнительные сведения можно получить у специалистов Tsubaki.
- Штифты с четырехсторонней заклепкой.
