BS GT4 Winner
Параметр 1 0
Значение 1 0
Параметр 2
Значение 2
Параметр 3
Значение 3
Бесплатная доставка
При заказе от 20 000 р. доставка по РФ до терминала транспортной компании в вашем городе – бесплатно.
Гибкие условия оплаты
Работаем с юридическими лицами по безналичному расчету.

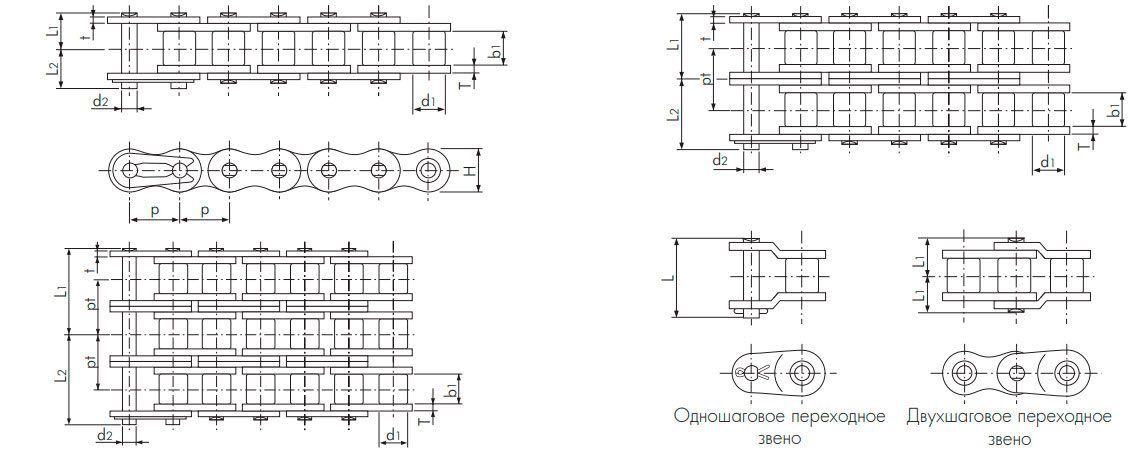

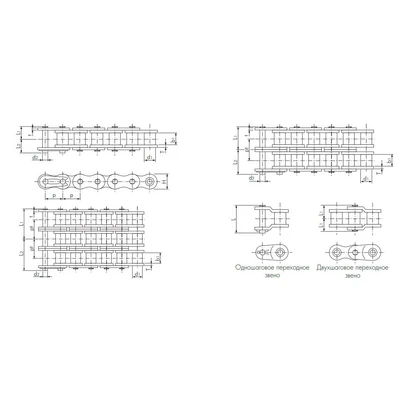

| Номер цепи TSUBAKI | Номер цепи SKF | Номер цепи стандарта BS/DIN | Шаг | Диаметр ролика | Внутренняя ширина | Штифт | Пластина звена | Попе- речный шаг | Мин. прочность на разрыв по ISO 606 |
Мин. прочность на разрыв по Tsubaki | Прибли- зительная масса | |||||||||||||||
| Диаметр | Длина | Длина | Длина | Толщина | Толщина | Высота | ||||||||||||||||||||
| p | d1 | b1 | d2 | L1 | L2 | L | T | t | H (max) | pt | кН | кН | кг/м | |||||||||||||
| RS05B-1 | PHC05B-1 | 05B-1 | 8.00 (0.315”) | 5,00 | 3,00 | 2,30 | 3.80 | 4.70 | - | 0,75 | 0,75 | 7,10 | - | 4.4 | 4.4 | 0.18 | ||||||||||
| RS05B-2 |
PHC05B-2 |
05B-2 | 6.65 | 7.55 | - | 5.64 | 7.8 | 7.8 | 0.35 | |||||||||||||||||
| RS05B-3 | PHC05B-3 | 05B-3 | 9.45 | 10.35 | - | 5.64 | 11.1 | 11.1 | 0.53 | |||||||||||||||||
| RF06B-1 | PHC06B-1 | 06B-1 | 9.525 (3/8”) | 6,35 | 5,72 | 3,28 | 6.10 | 7.70 | 15.10 | 1,30 | 1,00 | 8,20 | - | 8.9 | 9.0 | 0.39 | ||||||||||
| RF06B-2 | PHC06B-2 | 06B-2 | 11.20 | 12.80 | 25.90 | 10.24 | 16.9 | 17.0 | 0.75 | |||||||||||||||||
| RF06B-3 | PHC06B-3 | 06B-3 | 16.40 | 17.90 | - | 10.24 | 24.9 | 24.9 | 1.11 | |||||||||||||||||
| RS08B-1 | PHC08B-1 | 08B-1 | 12.70 (1/2”) | 8,51 | 7,75 | 4,45 | 8.40 | 10.00 | 18.60 | 1,60 | 1,60 | 11,80 | - | 17.8 | 19.0 | 0.70 | ||||||||||
| RS08B-2 | PHC08B-2 | 08B-2 | 15.30 | 16.90 | 34.50 | 13.92 | 31.1 | 32.0 | 1.35 | |||||||||||||||||
| RS08B-3 | PHC08B-3 | 08B-3 | 22.25 | 23.85 | 48.40 | 13.92 | 44.5 | 47.5 | 2.00 | |||||||||||||||||
| RS10B-1 | PHC10B-1 | 10B-1 | 15.875 (5/8”) | 10,16 | 9,65 | 5,08 | 9.55 | 11.25 | 20.80 | 1,50 | 1,50 | 14,70 | - | 22.2 | 23.0 | 0.95 | ||||||||||
| RS10B-2 | PHC10B-2 | 10B-2 | 17.85 | 19.55 | 39.40 | 16.59 | 44.5 | 44.5 | 1.85 | |||||||||||||||||
| RS10B-3 | PHC10B-3 | 10B-3 | 26.15 | 27.85 | 56.00 | 16.59 | 66.7 | 66.8 | 2.80 | |||||||||||||||||
| RS12B-1 | PHC12B-1 | 12B-1 | 19.05 (3/4”) | 12,07 | 11,68 | 5,72 | 11.10 | 13.00 | 24.40 | 1,80 | 1,80 | 16,10 | - | 28.9 | 31.0 | 1.25 | ||||||||||
| RS12B-2 | PHC12B-2 | 12B-2 | 20.85 | 22.75 | 45.90 | 19.46 | 57.8 | 61.0 | 2.50 | |||||||||||||||||
| RS12B-3 | PHC12B-3 | 12B-3 | 30.60 | 32.50 | 65.40 | 19.46 | 86.7 | 92.0 | 3.80 | |||||||||||||||||
| RS16B-1 | PHC16B-1 | 16B-1 | 25.40 (1”) | 15,88 | 17,02 | 8,28 | 17.75 | 19.95 | 41.10 | 4,00 | 3,20 | 21,00 | - | 60.0 | 70.0 | 2.70 | ||||||||||
| RS16B-2 | PHC16B-2 | 16B-2 | 33.55 | 35.75 | 75.20 | 31.88 | 106.0 | 128.0 | 5.40 | |||||||||||||||||
| RS16B-3 | PHC16B-3 | 16B-3 | 49.50 | 51.70 | 107.10 | 31.88 | 160.0 | 192.0 | 8.00 | |||||||||||||||||
| RS20B-1 | PHC20B-1 | 20B-1 | 31.75 (1 1/4”) | 19,05 | 19,56 | 10,19 | 19.90 | 23.10 | 46.60 | 4,40 | 3,40 | 26,00 | - | 95.0 | 98.1 | 3.85 | ||||||||||
| RS20B-2 | PHC20B-2 | 20B-2 | 38.25 | 41.45 | 84.60 | 36.45 | 170.0 | 197.0 | 7.65 | |||||||||||||||||
| RS20B-3 | PHC20B-3 | 20B-3 | 56.50 | 59.70 | 121.00 | 36.45 | 250.0 | 295.0 | 11.45 | |||||||||||||||||
| RS24B-1 | PHC24B-1 | 24B-1 | 38.10 (1 1/2”) | 25.40 | 25.40 | 15,90 | 26.65 | 31.85 | 61.70 | 6.00 | 5.60 | 33.40 | - | 160.0 | 167.0 | 7.45 | ||||||||||
| RS24B-H-1 | PHC24B-1 | 24B-1 | 29.30 | 34.20 | - | 7.50 | 6.00 | 36.20 | - | - | 234.0 | 8.20 | ||||||||||||||
| RS24B-2 | PHC24B-2 | 24B-2 | 50.80 | 56.00 | 112.80 | 6.00 | 5.60 | 33.40 | 48.36 | 280.0 | 335.0 | 14.65 | ||||||||||||||
| RS24B-3 | PHC24B-3 | 24B-3 | 75.10 | 80.20 | 161.10 | 48.36 | 425.0 | 500.0 | 21.75 | |||||||||||||||||
| RS28B-1 | PHC28B-1 | 28B-1 | 44.45 (1 3/4”) | 27,94 | 30,99 | 32.45 | 37.45 | 74.40 | 7,50 | 6,30 | 36,40 | - | 200.0 | 200.0 | 9.45 | |||||||||||
| RS28B-2 | PHC28B-2 | 28B-2 | 15,90 | 62.15 | 67.15 | 136.00 | 59.56 | 360.0 | 374.0 | 18.80 | ||||||||||||||||
| RS28B-3 | PHC28B-3 | 28B-3 | 91.95 | 96.95 | 195.90 | 59.56 | 530.0 | 560.0 | 28.20 | |||||||||||||||||
| RS32B-1 | PHC32B-1 | 32B-1 | 50.80 (2”) | 29,21 | 30,99 | 17,81 | 32.10 | 37.70 | 73.30 | 7,00 | 6,30 | 42,20 | - | 250.0 | 255.0 | 10.25 | ||||||||||
| RS32B-2 | PHC32B-2 | 32B-2 | 61.25 | 66.85 | 134.50 | 58.55 | 450.0 | 485.0 | 20.10 | |||||||||||||||||
| RS32B-3 | PHC32B-3 | 32B-3 | 90.50 | 96.10 | 192.60 | 58.55 | 670.0 | 729.0 | 29.90 | |||||||||||||||||
| RS40B-1 | PHC40B-1 | 40B-1 | 63.50 (2 1/2”) | 39,37 | 38,10 | 22,89 | 39.25 | 45.05 | 88.60 | 8,50 | 8,00 | 52,90 | - | 355.0 | 373.0 | 16.35 | ||||||||||
| RS40B-2 | PHC40B-2 | 40B-2 | 75.40 | 81.20 | 163.20 | 72.29 | 630.0 | 716.0 | 32.00 | |||||||||||||||||
| RS40B-3 | PHC40B-3 | 40B-3 | 111,50 | 117.30 | 235.30 | 72.29 | 950.0 | 1080,0 | 47.75 | |||||||||||||||||
| RS48B-1 | PHC48B-1 | 48B-1 | 76.20 (3”) | 48,26 | 45,72 | 29,23 | 49.30 | 58.80 | 117.70 | 12,10 | 10,00 | 63,80 | - | 565.0 | 565.0 | 25.00 | ||||||||||
| RS48B-2 | PHC48B-2 | 48B-2 | 95.00 | 104.40 | 209.00 | 91.21 | 1000,0 | 1000,0 | 50.00 | |||||||||||||||||
| RS48B-3 | PHC48B-3 | 48B-3 | 140,60 | 150,00 | - | 91,21 | 1500,0 | 1520,0 | 75,00 | |||||||||||||||||
Примечание:
- Для цепей размером до RS16B-LM используются соединительные звенья с зажимом, а для размеров от RS20B-LM до RS24B-LM — со шплинтом.
- У цепи RF06B-LM пластины звеньев прямые.
- Промежуточная пластина в RF06B-LM-2 и RS08B-LM-2 — бесшовная.
- Специальная заклепка используется для цепей от RS08B-LM-1 до RS16B-LM-1. Для всех остальных размеров, в том числе для многорядной цепи, используется двустороннее заклепывание.
- Внимание: предыдущее поколение цепей Lambda не совместимо с данными цепями: у них другие размеры.
- При использовании одношагового переходного звена учтите снижение усталостной прочности на 40%.
- Также доступна в исполнении N.E.P.
- Втулка с улучшенным дизайном применяется для цепей с RF06B по RS16B.
