ANSI BL
Бесплатная доставка
При заказе от 20 000 р. доставка по РФ до терминала транспортной компании в вашем городе – бесплатно.
Гибкие условия оплаты
Работаем с юридическими лицами по безналичному расчету.

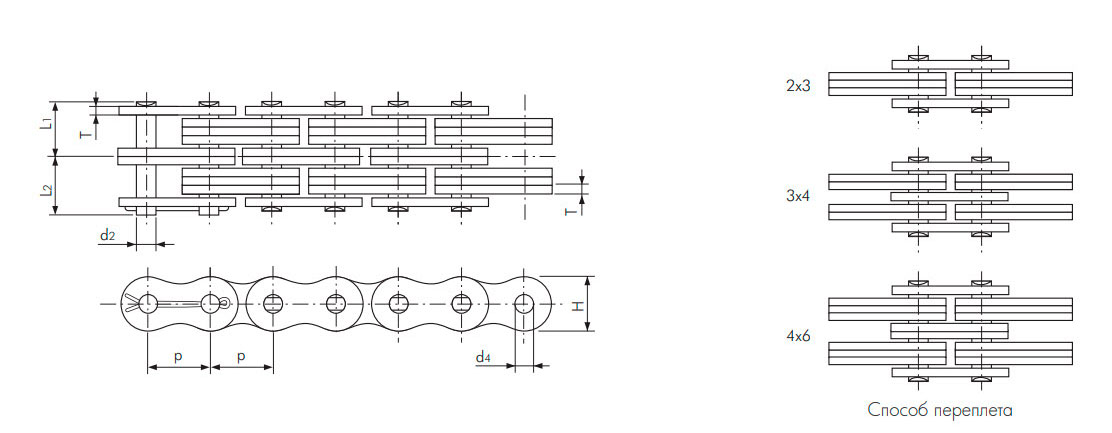

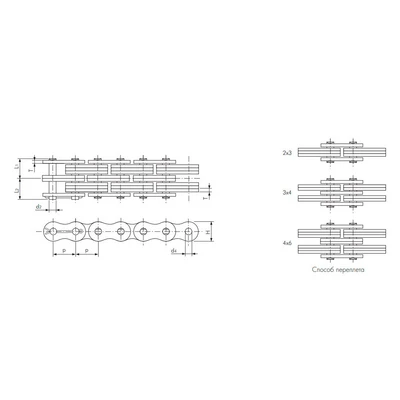

| Номер цепи TSUBAKI | Номер цепи SKF | Номер цепи стандарта BS/DIN | Шаг | Способ переплета | Штифт | Пластина звена | Мин. прочность на разрыв по Tsubaki | Приблизитель- ная масса | |||||
| Диаметр | Длина | Длина | Толщина | Высота | Диаметр отверстия | ||||||||
| p | LC | d2 | L1 | L2 | T | H (max) | d4 | кН | кг/м | ||||
| BL 422 | 12.70 (1/2”) | 2x2 | 5,08 | 5.44 | 6.99 | 2,00 | 12,00 | 5,13 | 23.5 | 0.68 | |||
| BL 423 | 2x3 | 6.48 | 8.02 | 23.5 | 0.84 | ||||||||
| BL 434 | 3x4 | 8.61 | 10.15 | 35.3 | 1.13 | ||||||||
| BL 444 | 4x4 | 9.70 | 11.25 | 47.1 | 1.28 | ||||||||
| BL 446 | 4x6 | 11.80 | 13.35 | 47.1 | 1.65 | ||||||||
| BL466 | 6x6 | 13.89 | 15.44 | 70.6 | 1.96 | ||||||||
| BL522 | 15.875 (5/8”) | 2x2 | 5,95 | 6.32 | 8.23 | 2,40 | 15,00 | 6,00 | 39.2 | 1.07 | |||
| BL523 | 2x3 | 7.55 | 9.45 | 39.2 | 1.27 | ||||||||
| BL534 | 3x4 | 10.05 | 11.95 | 58.8 | 1.69 | ||||||||
| BL544 | 4x4 | 11.28 | 13.18 | 78.5 | 1.89 | ||||||||
| BL546 | 4x6 | 13.75 | 15.65 | 78.5 | 2.40 | ||||||||
| BL566 | 6x6 | 16.23 | 18.14 | 118.0 | 2.80 | ||||||||
| BL 622 | 19.05 (3/4”) | 2x2 | 7,93 | 8.20 | 11.02 | 3,20 | 18,10 | 7,97 | 63.7 | 1.68 | |||
| BL 623 | 2x3 | 9.88 | 12.67 | 63.7 | 2.04 | ||||||||
| BL 634 | 3x4 | 13.23 | 16.02 | 95.6 | 2.83 | ||||||||
| BL 644 | 4x4 | 14.91 | 17.70 | 127.0 | 3.18 | ||||||||
| BL 646 | 4x6 | 18.25 | 21.05 | 127.0 | 4.01 | ||||||||
| BL666 | 6x6 | 21.62 | 24.41 | 191.0 | 4.73 | ||||||||
| BL822 | 25.40 (1”) | 2x2 | 9,48 | 10.08 | 13.28 | 4,00 | 24,10 | 9,57 | 103.0 | 2.59 | |||
| BL823 | 2x3 | 12.10 | 15.30 | 103.0 | 3.20 | ||||||||
| BL834 | 3x4 | 16.28 | 19.47 | 155.0 | 4.44 | ||||||||
| BL844 | 4x4 | 18.47 | 21.67 | 206.0 | 5.04 | ||||||||
| BL846 | 4x6 | 22.50 | 25.70 | 206.0 | 6.32 | ||||||||
| BL866 | 6x6 | 26.64 | 29.85 | 309.0 | 7.54 | ||||||||
| BL 1022 | 31.75 (1 1/4”) | 2x2 | 11,04 | 11.99 | 15.67 | 4,80 | 30,10 | 11,14 | 141.0 | 3.76 | |||
| BL 1023 | 2x3 | 14.45 | 18.15 | 141.0 | 4.69 | ||||||||
| BL 1034 | 3x4 | 19.43 | 23.12 | 216.0 | 6.55 | ||||||||
| BL 1044 | 4x4 | 21.69 | 25.37 | 282.0 | 7.48 | ||||||||
| BL 1046 | 4x6 | 26.85 | 30.55 | 282.0 | 9.29 | ||||||||
| BL1066 | 6x6 | 31.93 | 35.61 | 424.0 | 11.16 | ||||||||
| BL1222 | 38.10 (1 1/2”) | 2x2 | 12,64 | 14.02 | 18.54 | 5,60 | 36,20 | 12,74 | 186.0 | 4.83 | |||
| BL1223 | 2x3 | 16.95 | 21.45 | 186.0 | 6.54 | ||||||||
| BL1234 | 3x4 | 22.75 | 27.25 | 299.0 | 9.10 | ||||||||
| BL1244 | 4x4 | 25.65 | 30.18 | 373.0 | 10.39 | ||||||||
| BL1246 | 4x6 | 31.48 | 35.97 | 373.0 | 12.01 | ||||||||
| BL1266 | 6x6 | 37.29 | 41.81 | 559.0 | 14.58 | ||||||||
| BL 1422 | 44.45 (1 3/4”) | 2x2 | 14,21 | 15.82 | 20.83 | 6,40 | 42,20 | 14,32 | 235.0 | 7.31 | |||
| BL 1423 | 2x3 | 19.10 | 24.10 | 235.0 | 9.06 | ||||||||
| BL 1434 | 3x4 | 25.70 | 30.70 | 387.0 | 11.32 | ||||||||
| BL 1444 | 4x4 | 29.03 | 34.04 | 471.0 | 12.96 | ||||||||
| BL 1446 | 4x6 | 35.63 | 40.62 | 471.0 | 18.00 | ||||||||
| BL1466 | 6x6 | 42.24 | 47.24 | 706.0 | 22.51 | ||||||||
| BL1622 | 50.80 (2”) | 2x2 | 17,38 | 17.81 | 24.41 | 7,20 | 48,20 | 17,49 | 353.0 | 9.84 | |||
| BL1623 | 2x3 | 21.63 | 28.22 | 353.0 | 12.16 | ||||||||
| BL1634 | 3x4 | 29.20 | 35.80 | 554.0 | 16.95 | ||||||||
| BL1644 | 4x4 | 32.94 | 39.55 | 706.0 | 18.97 | ||||||||
| BL1646 | 4x6 | 40.53 | 47.12 | 706.0 | 24.09 | ||||||||
| BL 1666 | 6 x 6 | 48,08 | 54,69 | 1060,0 | 28,73 | ||||||||
Примечание:
- Сведения о концевых пластинах и шкивах можно можно получить у специалистов Tsubaki.
