ANSI SNS
Бесплатная доставка
При заказе от 20 000 р. доставка по РФ до терминала транспортной компании в вашем городе – бесплатно.
Гибкие условия оплаты
Работаем с юридическими лицами по безналичному расчету.

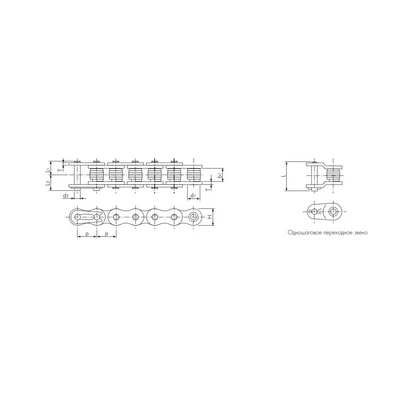

| Номер цепи TSUBAKI | Номер цепи SKF | Номер цепи стандарта BS/DIN | Шаг | Диаметр ролика | Внутренняя ширина | Штифт | Пластина звена | Мин. прочность на разрыв по ANSI | Мин. прочность на разрыв по Tsubaki | Средняя прочность на разрыв по Tsubaki | Приблизи- тельная масса | ||||||||||||||
| Диаметр | Длина | Длина | Длина | Толщина | Высота | ||||||||||||||||||||
| p | d1 | b1 | d2 | L1 | L2 | L | T | H (max) | кН | кН | кН | кг/м | |||||||||||||
| RS40-SNS-1 | 12.70 (1/2”) | 8.50 | 7.95 | 3.97 | 8.25 | 9.95 | 18.00 | 1.50 | 12.00 | 13.9 | 17.7 | 19.1 | 0.64 | ||||||||||||
| RS50-SNS-1 | 15.875 (5/8”) | 10.80 | 9.53 | 5.09 | 10.30 | 12.00 | 22.50 | 2.00 | 15.00 | 21.8 | 28.4 | 31.4 | 1.04 | ||||||||||||
| RS60-SNS-1 | 19.05 (3/4”) | 12.60 | 12.70 | 5.96 | 12.85 | 14.75 | 28.20 | 2.40 | 18.10 | 31.3 | 40.2 | 44.1 | 1.53 | ||||||||||||
| RS80-SNS-1 | 25,40 (1”) | 16,80 | 15,88 | 7,94 | 16,25 | 19,25 | 36,00 | 3,20 | 24,10 | 55,6 | 71,6 | 78,5 | 2,66 | ||||||||||||
Примечание:
- Для цепей размеров с RS40-SNS по RS60-SNS используются соединительные звенья с зажимами, а для размера RS80-SNS — со шплинтами.
- При использовании одношагового переходного звена учтите снижение усталостной прочности на 35%.
- Можно использовать стандартные звездочки ANSI.
