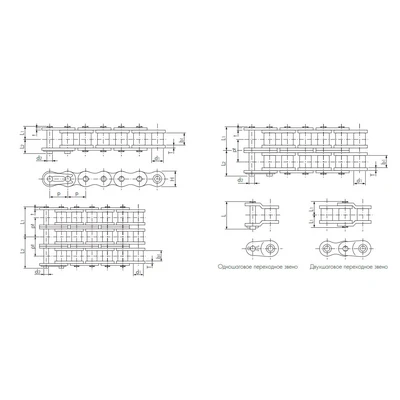

BS (LAMBDA) NP
Бесплатная доставка
При заказе от 20 000 р. доставка по РФ до терминала транспортной компании в вашем городе – бесплатно.
Гибкие условия оплаты
Работаем с юридическими лицами по безналичному расчету.

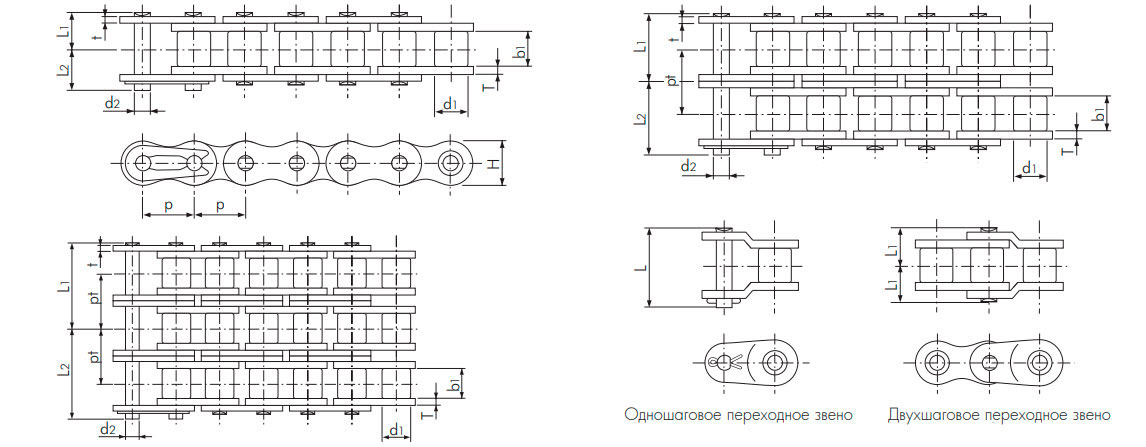

| Номер цепи TSUBAKI | Номер цепи SKF | Номер цепи стандарта BS/DIN | Шаг | Диаметр ролика | Внутренняя ширина | Штифт | Пластина звена | Попереч- ный шаг | Мин. прочность на разрыв по ISO 606 | Мин. прочность на разрыв по Tsubaki | Приблизи- тельная масса | |||||||||||||
| Диаметр | Длина | Длина | Длина | Толщина | Толщина | Высота | ||||||||||||||||||
| p | d1 | b1 | d2 | L1 | L2 | L | T | t | H (max) | pt | кН | кН | кг/м | |||||||||||
| RF06B-NP-1 | 9.525 (3/8”) | 6.35 | 5.72 | 3.27 | 6.10 | 7.70 | 15.10 | 1.30 | 1.00 | 8.20 | - | 8.9 | 9.0 | 0.39 | ||||||||||
| RF06B-NP-2 | 11.20 | 12.80 | - | 10.24 | 16.9 | 17.0 | 0.75 | |||||||||||||||||
| RF06B-NP-3 | 16.40 | 17.90 | - | 10.24 | 24.9 | 24.9 | 1.11 | |||||||||||||||||
| RS08B-NP-1 | 12.70 (1/2”) | 8.51 | 7.75 | 4.45 | 8.40 | 10.00 | 18.60 | 1.60 | 1.60 | 11.80 | - | 17.8 | 19.0 | 0.70 | ||||||||||
| RS08B-NP-2 | 15.30 | 16.90 | 34.50 | 13.92 | 31.1 | 32.0 | 1.35 | |||||||||||||||||
| RS08B-NP-3 | 22.25 | 23.85 | 48.40 | 13.92 | 44.5 | 47.5 | 2.00 | |||||||||||||||||
| RS10B-NP-1 | 15.875 (5/8”) | 10.16 | 9.65 | 5.08 | 9.55 | 11.25 | 20.80 | 1.50 | 1.50 | 14.70 | - | 22.2 | 23.0 | 0.95 | ||||||||||
| RS10B-NP-2 | 17.85 | 19.55 | 39.40 | 16.59 | 44.5 | 44.5 | 1.85 | |||||||||||||||||
| RS10B-NP-3 | 26.15 | 27.85 | 56.00 | 16.59 | 66.7 | 66.8 | 2.80 | |||||||||||||||||
| RS12B-NP-1 | 19.05 (3/4”) | 12.07 | 11.68 | 5.72 | 11.10 | 13.00 | 24.40 | 1.80 | 1.80 | 16.10 | - | 28.9 | 31.0 | 1.25 | ||||||||||
| RS12B-NP-2 | 20.85 | 22.75 | 45.90 | 19.46 | 57.8 | 61.0 | 2.50 | |||||||||||||||||
| RS12B-NP-3 | 30.60 | 32.50 | 65.40 | 19.46 | 86.7 | 92.0 | 3.80 | |||||||||||||||||
| RS16B-NP-1 | 25.40 (1”) | 15.88 | 17.02 | 8.28 | 17.75 | 19.95 | 41.10 | 4.00 | 3.20 | 21.00 | - | 60.0 | 70.0 | 2.70 | ||||||||||
| RS16B-NP-2 | 33.55 | 35.75 | 75.20 | 31.88 | 106.0 | 128.0 | 5.40 | |||||||||||||||||
| RS20B-NP-1 | 31.75 (1 1/4”) | 19.05 | 19.56 | 10.19 | 19.90 | 23.10 | 46.60 | 4.40 | 3.40 | 26.00 | - | 95.0 | 98.1 | 3.85 | ||||||||||
| RS20B-NP-2 | 38.25 | 41.45 | 84.60 | 36.45 | 170.0 | 197.0 | 7.65 | |||||||||||||||||
| RS24B-NP-1 | 38.10 (1 1/2”) | 25.40 | 25.40 | 14.63 | 26.65 | 31.85 | 61.70 | 6.00 | 5.60 | 33.40 | - | 160.0 | 167.0 | 7.45 | ||||||||||
| RS24B-NP-2 | 50.80 | 56.00 | 112.80 | 48.36 | 280.0 | 335.0 | 14.65 | |||||||||||||||||
| RS28B-NP-1 | 44.45 (1 3/4”) | 27.94 | 30.99 | 15.90 | 32.45 | 37.45 | 74.40 | 7.50 | 6.30 | 36.40 | - | 200.0 | 200.0 | 9.45 | ||||||||||
| RS28B-NP-2 | 62.15 | 67.15 | 136.60 | 59.56 | 360.0 | 374.0 | 18.80 | |||||||||||||||||
| RS32B-NP-1 | 50.80 (2”) | 29,21 | 30,99 | 17,81 | 32.10 | 37.70 | 73.30 | 7,00 | 6,30 | 42,20 | - | 250.0 | 255.0 | 10.25 | ||||||||||
| RS32B-NP-2 | 61,25 | 66,85 | 134,50 | 58,55 | 450,0 | 485,0 | 20,10 | |||||||||||||||||
Примечание:
- Для цепей размером до RS16B-NP используются соединительные звенья с зажимами, а для размеров с RS16B-NP по RS32B-NP — со шплинтами.
- У цепи RF06B-NP пластины звеньев прямые.
- Промежуточные пластины многорядных цепей RF06B-NP-2 и RS08B-NP-2 — цельные.
- В однорядных цепях размером с RS08B-NP-1 по RS16B-NP-1 используется специальная заклепка.
- Для всех прочих размеров и многорядных цепей используется двусторонняя заклепка.
- При использовании одношагового переходного звена учтите снижение усталостной прочности цепи на 40%.
