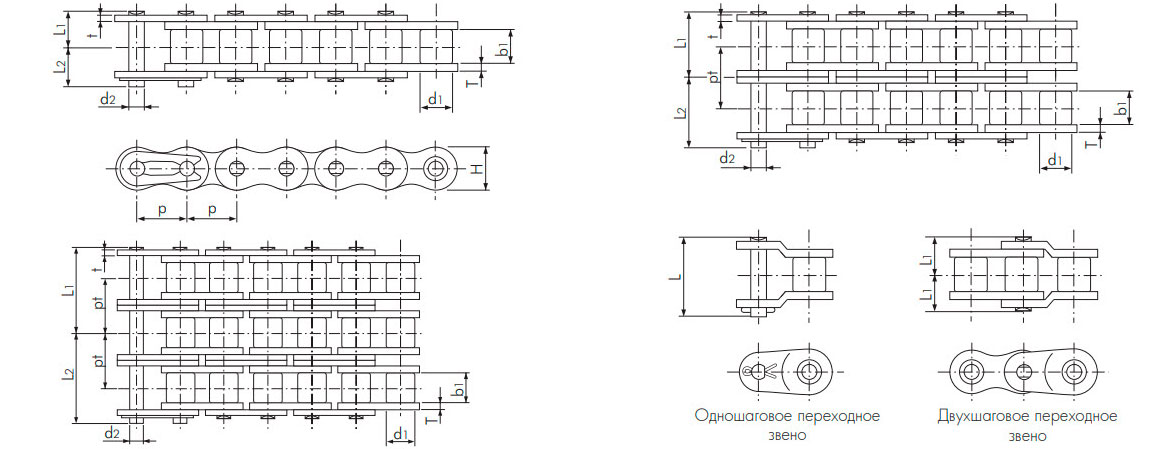

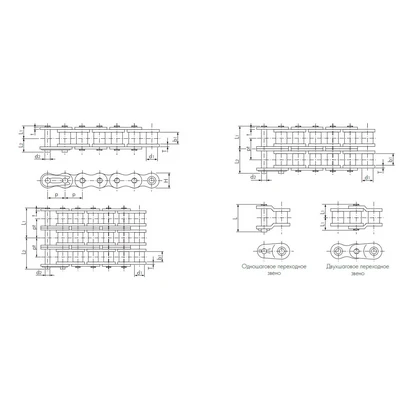

| Номер цепи TSUBAKI | Номер цепи SKF | Номер цепи стандарта BS/DIN | Шаг | Диаметр ролика | Внутренняя ширина | Штифт | Пластина звена | Попереч- ный шаг | Макс. допустимая нагрузка по Tsubaki | Приблизи- тельная масса | ||||||||||||||
| Диаметр | Длина | Длина | Длина | Толщина | Толщина | Высота | ||||||||||||||||||
| p | d1 | b1 | d2 | L1 | L2 | L | T | t | H (max) | pt | кН | кг/м | ||||||||||||
| RF06B-SS-1 | 9.525 (3/8”) | 6.35 | 5.72 | 3.28 | 6.50 | 7.25 | 15.45 | 1.30 | 1.00 | 8.20 | - | 0.27 | 0.39 | |||||||||||
| RF06B-SS-2 | 11.60 | 12.30 | 25.85 | 10.24 | 0.53 | 0.75 | ||||||||||||||||||
| RS08B-SS-1 | 12.70 (1/2”) | 8,51 | 7,75 | 4,45 | 8.35 | 10.05 | 20.05 | 1,50 | 1,50 | 11,80 | - | 0.48 | 0.70 | |||||||||||
| RS08B-SS-2 | 15.30 | 17.00 | 34.60 | 13.92 | 0.96 | 1.35 | ||||||||||||||||||
| RS08B-SS-3 | 22.25 | 23.95 | 48.60 | 13.92 | 1.44 | 2.00 | ||||||||||||||||||
| RS10B-SS-1 | 15.875 (5/8”) | 10,16 | 9,65 | 5,08 | 9.55 | 11.25 | 22.90 | 1,50 | 1,50 | 14,70 | - | 0.66 | 0.95 | |||||||||||
| RS10B-SS-2 | 17.85 | 19.55 | 39.40 | 16.59 | 1.32 | 1.85 | ||||||||||||||||||
| RS10B-SS-3 | 26.20 | 27.80 | 56.00 | 16.59 | 1.97 | 2.80 | ||||||||||||||||||
| RS12B-SS-1 | 19.05 (3/4”) | 12,07 | 11,68 | 5,72 | 11.10 | 13.00 | 26.70 | 1,80 | 1,80 | 16,10 | - | 0.87 | 1.25 | |||||||||||
| RS12B-SS-2 | 20.90 | 22.70 | 46.10 | 19.46 | 1.74 | 2.50 | ||||||||||||||||||
| RS12B-SS-3 | 30.65 | 32.55 | 65.60 | 19.46 | 2.61 | 3.80 | ||||||||||||||||||
| RS16B-SS-1 | 25.40 (1”) | 15.88 | 17.02 | 8.28 | 17.75 | 19.95 | 43.70 | 4.00 | 3.20 | 21.00 | - | 2.06 | 2.70 | |||||||||||
| RS16B-SS-2 | 33.55 | 35.75 | 75.50 | 31.88 | 4.12 | 5.40 | ||||||||||||||||||
| RS20B-SS-1 | 31.75 (1 1/4”) | 19,05 | 19,56 | 10,19 | 20,10 | 23,10 | 48,40 | 4,50 | 3,50 | 26,00 | - | 2,90 | 3,85 | |||||||||||
Примечание:
- Для цепей размером до RS16B-SS используются соединительные звенья с зажимами, а для размеров с RS12B-SS по RS20B-SS — со шплинтами.
- У цепи RF06B-SS пластины звеньев прямые.
- Штифты со специальной заклепкой не используются. Применяется двустороннее заклепывание.
- Дополнительные сведения о коррозионностойких цепей см. в разделе “Руководство по коррозионной стойкости”
