BS PC
Бесплатная доставка
При заказе от 20 000 р. доставка по РФ до терминала транспортной компании в вашем городе – бесплатно.
Гибкие условия оплаты
Работаем с юридическими лицами по безналичному расчету.

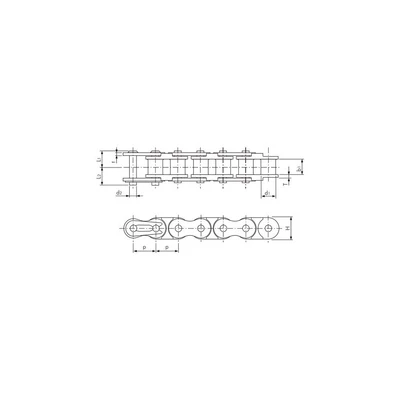

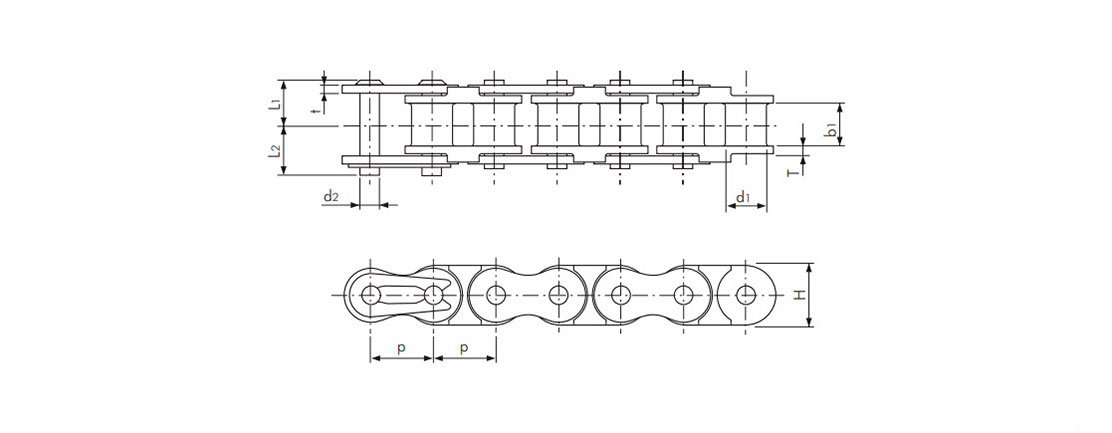

Номер цепи TSUBAKI | Номер цепи SKF | Номер цепи стандарта BS/DIN | Шаг | Диаметр втулки | Внутренняя ширина | Штифт | Пластина звена | Макс. допустимая нагрузка по Tsubaki | Приблизи- тельная масса | ||||||||||||
Диаметр | Длина | Длина | Толщина | Толщина | Высота | ||||||||||||||||
p | d1 | b1 | d2 | L1 | L2 | T | t | H (max) | кН | кг/м | |||||||||||
RF06B-PC-1 | 9.525 (3/8”) | 6.35 | 5.72 | 3.28 | 6.50 | 7.25 | 1.30 | 1.00 | 8.20 | 0.20 | 0.23 | ||||||||||
RS08B-PC-1 | 12.70 (1/2”) | 8.51 | 7.75 | 4.45 | 8.35 | 10.05 | 1.60 | 1.50 | 12.00 | 0.46 | 0.40 | ||||||||||
RS10B-PC-1 | 15.875 (5/8”) | 10.16 | 9.65 | 5.08 | 9.55 | 11.25 | 1.50 | 1.50 | 14.70 | 0.53 | 0.51 | ||||||||||
RS12B-PC-1 | 19,05 (3/4”) | 12,07 | 11,68 | 5,72 | 11,10 | 13,00 | 1,80 | 1,80 | 16,10 | 0,70 | 0,67 |
Примечание:
- Обязательно перепроверьте нагрузку на цепь при замене цепи из нержавеющей стали на цепь PC.
- Переходные звенья с этой цепью не используются.
- Используйте натяжитель цепи с холостой звездочкой для корректировки натяжения цепи.
- Нижняя часть внутренних звеньев должна поддерживаться направляющими.
- Подробнее о вариантах коррозионностойких цепей см. в главе “Руководство по коррозионной стойкости” в этом каталоге.
