ANSI SS
Бесплатная доставка
При заказе от 20 000 р. доставка по РФ до терминала транспортной компании в вашем городе – бесплатно.
Гибкие условия оплаты
Работаем с юридическими лицами по безналичному расчету.

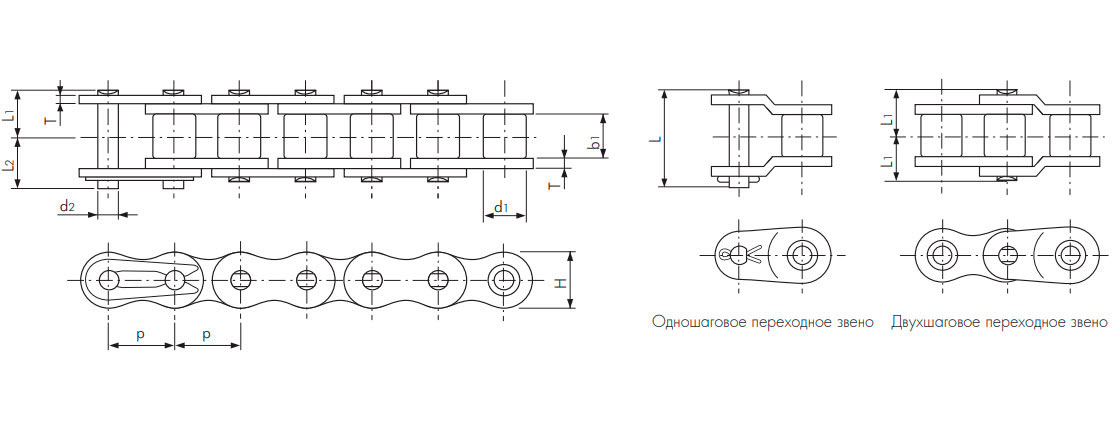

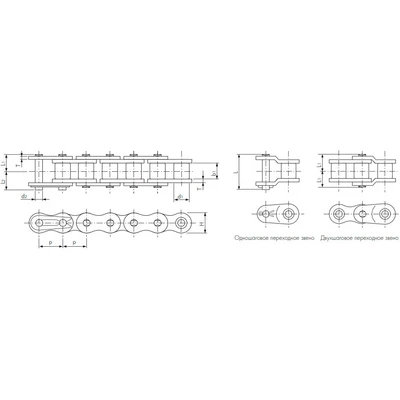

| Номер цепи TSUBAKI | Номер цепи SKF | Номер цепи стандарта BS/DIN | Шаг | Диаметр ролика | Внутренняя ширина | Штифт | Пластина звена | Макс. допустимая нагрузка по Tsubaki | Приблизи- тельная масса | |||||||||||||||
| Диаметр | Длина | Длина | Длина | Толщина | Высота | |||||||||||||||||||
| p | d1 | b1 | d2 | L1 | L2 | L | T | H (max) | кН | кг/м | ||||||||||||||
| RS35-AS-1 | 9.525 (3/8”) | 5.08 | 4.78 | 3.59 | 5.85 | 6.85 | 14.70 | 1.25 | 9.00 | 0.39 | 0.33 | |||||||||||||
| RS40-AS-1 | 12.70 (1/2”) | 7.92 | 7.95 | 3.97 | 8.25 | 9.95 | 18.60 | 1.50 | 12.00 | 0.69 | 0.64 | |||||||||||||
| RS50-AS-1 | 15.875 (5/8”) | 10.16 | 9.53 | 5.09 | 10.30 | 12.00 | 23.90 | 2.00 | 15.00 | 1.03 | 1.04 | |||||||||||||
| RS60-AS-1 | 19.05 (3/4”) | 11.91 | 12.70 | 5.96 | 12.85 | 14.75 | 29.40 | 2.40 | 18.10 | 1.57 | 1.53 | |||||||||||||
| RS80-AS-1 | 25,40 (1”) | 15,88 | 15,88 | 7,94 | 16,25 | 19,25 | 39,00 | 3,20 | 24,10 | 2,65 | 2,66 | |||||||||||||
Примечание:
- Для цепей размеров с RS35-AS по RS60-AS предусмотрены соединительные звенья с зажимами, а для размера RS80-AS — со шплинтами.
- Цепь RS35-AS безроликовая (втулочная). Указан диаметр втулки.
- Дополнительные сведения о коррозионностойких цепей см. в разделе “Руководство по коррозионной стойкости”.
