BS LAMBDA
Бесплатная доставка
При заказе от 20 000 р. доставка по РФ до терминала транспортной компании в вашем городе – бесплатно.
Гибкие условия оплаты
Работаем с юридическими лицами по безналичному расчету.

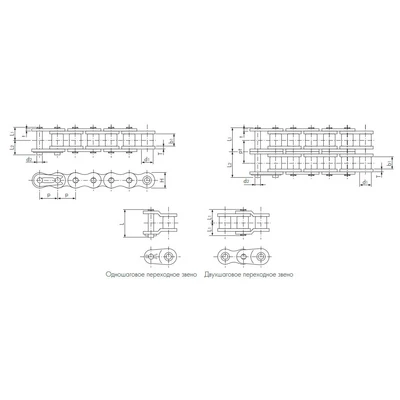

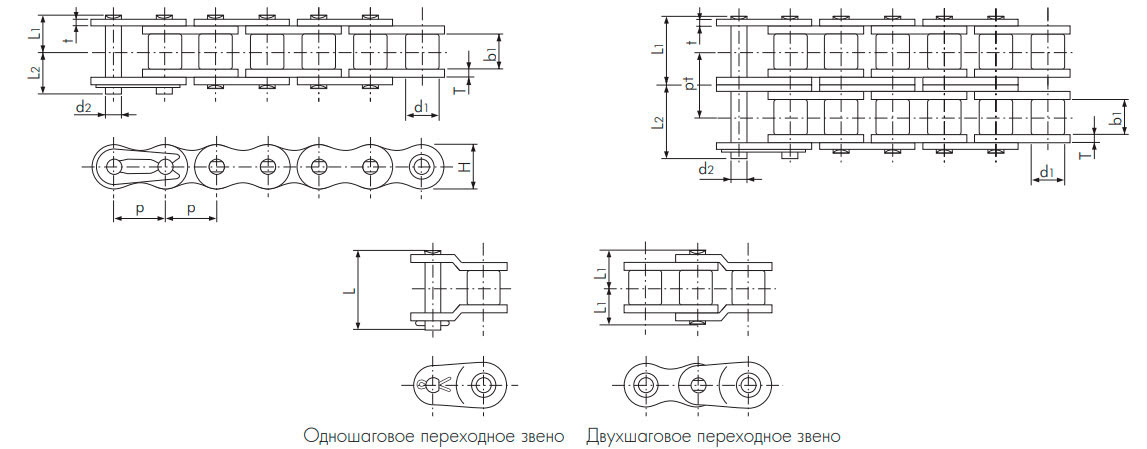

| Номер цепи TSUBAKI | Номер цепи SKF | Номер цепи стандарта BS/DIN | Шаг | Диаметр ролика | Внутренняя ширина | Штифт | Пластина звена | Поперечный шаг | Минимальная прочность на разрыв по ISO 606 | Приблизительная масса | |||||||||||||
| Диаметр | Длина | Длина | Длина | Толщина | Толщина | Высота | |||||||||||||||||
| p | d1 | b1 | d2 | L1 | L2 | L | T | t | H (max) | pt | кН | кг/м | |||||||||||
| RF06B-LM-1 | 9.525 (3/8”) | 6.35 | 5.72 | 3.28 | 6.10 | 7.70 | 15.10 | 1.30 | 1.00 | 8.20 | - | 8.9 | 0.39 | ||||||||||
| RF06B-LM-2 | 11.20 | 12.80 | 25.90 | 10.24 | 16.9 | 0.75 | |||||||||||||||||
| RS08B-LM-1 | 12.70 (1/2”) | 8.51 | 7.75 | 4.45 | 8.40 | 10.00 | 18.60 | 1.60 | 1.60 | 11.80 | - | 17.8 | 0.70 | ||||||||||
| RS08B-LM-2 | 15.30 | 16.90 | 34.50 | 13.92 | 31.1 | 1.35 | |||||||||||||||||
| RS10B-LM-1 | 15.875 (5/8”) | 10.16 | 9.65 | 5.08 | 9.55 | 11.25 | 20.80 | 1.50 | 1.50 | 14.70 | - | 22.2 | 0.95 | ||||||||||
| RS10B-LM-2 | 17.85 | 19.55 | 39.40 | 16.59 | 44.5 | 1.85 | |||||||||||||||||
| RS12B-LM-1 | 19.05 (3/4”) | 12.07 | 11.68 | 5.72 | 11.10 | 13.00 | 24.40 | 1.80 | 1.80 | 16.10 | - | 28.9 | 1.25 | ||||||||||
| RS12B-LM-2 | 20.85 | 22.75 | 45.90 | 19.46 | 57.8 | 2.50 | |||||||||||||||||
| RS16B-LM-1 | 25.40 (1”) | 15.88 | 17.02 | 8.28 | 17.75 | 19.95 | 41.10 | 4.00 | 3.20 | 21.00 | - | 60.0 | 2.70 | ||||||||||
| RS16B-LM-2 | 33.55 | 35.75 | 75.20 | 31.88 | 106.0 | 5.40 | |||||||||||||||||
| RS20B-LM-1 | 31.75 (1 1/4”) | 19.05 | 19.56 | 10.19 | 19.90 | 23.10 | 46.60 | 4.40 | 3.40 | 26.40 | - | 95.0 | 3.85 | ||||||||||
| RS20B-LM-2 | 38.25 | 41.45 | 84.60 | 36.45 | 170.0 | 7.65 | |||||||||||||||||
| RS24B-LM-1 | 38.10 (1 1/2”) | 25,40 | 25,40 | 14,63 | 26.65 | 31.85 | 61.70 | 6,00 | 5,60 | 33,40 | - | 160.0 | 7.45 | ||||||||||
| RS24B-LM-2 | 50,80 | 56,00 | 112,80 | 48,36 | 280,0 | 14,65 | |||||||||||||||||
Примечание:
- Для цепей размером до RS16B-LM используются соединительные звенья с зажимом, а для размеров от RS20B-LM до RS24B-LM — со шплинтом.
- У цепи RF06B-LM пластины звеньев прямые.
- Промежуточная пластина в RF06B-LM-2 и RS08B-LM-2 — бесшовная.
- Специальная заклепка используется для цепей от RS08B-LM-1 до RS16B-LM-1. Для всех остальных размеров, в том числе для многорядной цепи, используется двустороннее заклепывание.
- Внимание: предыдущее поколение цепей Lambda не совместимо с данными цепями: у них другие размеры.
- При использовании одношагового переходного звена учтите снижение усталостной прочности на 40%.
- Также доступна в исполнении N.E.P.
- Втулка с улучшенным дизайном применяется для цепей с RF06B по RS16B.
