ANSI LAMBDA
Бесплатная доставка
При заказе от 20 000 р. доставка по РФ до терминала транспортной компании в вашем городе – бесплатно.
Гибкие условия оплаты
Работаем с юридическими лицами по безналичному расчету.
| Номер цепи TSUBAKI |

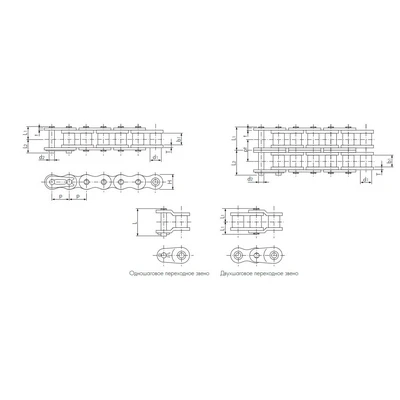

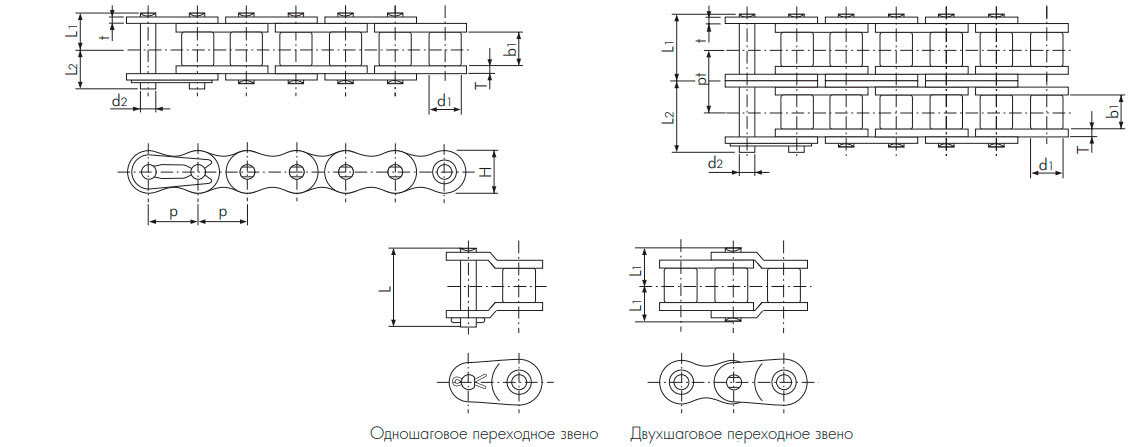

Номер цепи SKF | Номер цепи стандарта BS/DIN | Шаг | Диаметр ролика | Внутренняя ширина | Штифт | Пластина звена | Попереч- ный шаг | Мин. прочность на разрыв по Tsubaki | Приблизи- тельная масса | ||||||||||||||
| Диаметр | Длина | Длина | Длина | Толщина | Толщина | Высота | ||||||||||||||||||
| p | d1 | b1 | d2 | L1 | L2 | L | T | t | H (max) | pt | кН | кг/м | ||||||||||||
| RS40-LMD-1 | 12.70 (1/2”) | 7,95 | 7,55 | 3,97 | 8.75 | 10.45 | 20.00 | 2,00 | 1,50 | 12,00 | - | 17.7 | 0.70 | |||||||||||
| RS40-LMD-2 | 16.50 | 18.10 | - | 15.40 | 35.4 | 1.40 | ||||||||||||||||||
| RS50-LMD-1 | 15.875 (5/8”) | 10,16 | 9,26 | 5,09 | 10.75 | 12.45 | 24.00 | 2,40 | 2,00 | 15,00 | - | 28.4 | 1.11 | |||||||||||
| RS50-LMD-2 | 20.20 | 22.00 | - | 19.00 | 56.8 | 2.20 | ||||||||||||||||||
| RS60-LMD-1 | 19.05 (3/4”) | 11,91 | 12,28 | 5,96 | 13.75 | 15.70 | 32.00 | 3,20 | 2,40 | 18,10 | - | 40.2 | 1.72 | |||||||||||
| RS60-LMD-2 | 26.05 | 28.05 | - | 24.52 | 80.4 | 3.40 | ||||||||||||||||||
| RS80-LMD-1 | 25.40 (1”) | 15,88 | 15,48 | 7,94 | 17.15 | 20.25 | 39.90 | 4,00 | 3,20 | 24,10 | - | 71.6 | 2.77 | |||||||||||
| RS80-LMD-2 | 32.70 | 35.90 | - | 31.10 | 143.0 | 5.50 | ||||||||||||||||||
| RS100-LMD-1 | 31.75 (1 1/4”) | 19,05 | 18,70 | 9,54 | 20.65 | 23.85 | 47.50 | 4,80 | 4,00 | 30,10 | - | 107.0 | 4.30 | |||||||||||
| RS100-LMD-2 | 39.50 | 42.50 | - | 37.60 | 214.0 | 8.60 | ||||||||||||||||||
| RS120-LMD-1 | 38.10 (11/2”) | 22.23 | 24.75 | 11.11 | 25.75 | 29.95 | 59.00 | 5.60 | 4.80 | 36.20 | - | 148.0 | 6.40 | |||||||||||
| RS140-LMD-1 | 44.45 (1 3/4”) | 25,40 | 24,75 | 12,71 | 27,70 | 32,20 | 63,70 | 6,40 | 5,60 | 42,20 | - | 193,0 | 8,10 | |||||||||||
Примечание:
- Для цепей размером с RS40-LMD по RS60-LMD используются соединительные звенья с зажимами, а для размеров с RS80-LMD по RS140-LMD — со шплинтами.
- Приводные цепи LAMBDA и конвейерные цепи серии LAMBDA нельзя соединять или взаимозаменять.
- Из-за увеличения толщины пластин внутренних звеньев необходимо использовать специальные соединительные звенья для приводных цепей LAMBDA.
- Из-за увеличения толщины пластин внутренних звеньев, для двухрядных цепей LAMBDA необходимо использовать специальные звездочки.
- Из-за увеличения толщины пластин внутренних звеньев, штифты этой цепи длиннее. Убедитесь, что это не создает помех в работе.
- Переходные звенья для двурядных цепей LAMBDA не применяются.
- При использовании одношагового переходного звена учтите снижение усталостной прочности цепи на 35%.
- Также доступна в исполнении N.E.P.
