Стационарные подшипниковые узлы VRE309-C
Стационарные подшипниковые узлы VRE309-C
неразъемные, с валом и цилиндрическим роликоподшипником NU в качестве плавающего и двумя радиально-упорными шарикоподшипниками по схеме O в качестве фиксированного, под консистентную смазку, с войлочным уплотнением + V-образным кольцом

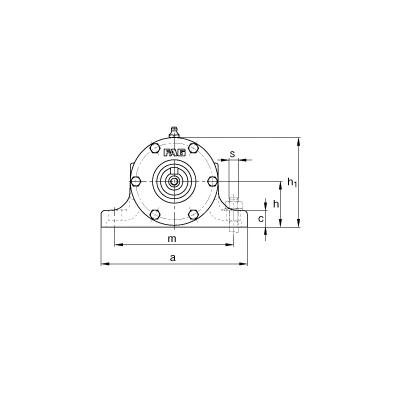

d 0
45 mm 0
0
a
210 mm
h1
135 mm
g2
343 mm
B
25 mm
b
52 mm
c
22 mm
D
100 mm
d2
55 mm
d4
38 mm
e
269,5 mm
h
70 mm
m
170 mm
n
250 mm
s
M12
w2
80 mm
w3
82 mm
w4
145 mm
w5
212 mm
w6
527 mm
w7
170 mm
NU309-E-TVP2
Условное обозначение, подшипник, левый
2 X 7309-B-TVP
Условное обозначение, подшипник, правый
VR309-C
Корпус
VRW309-C
Вал в сборе
m1
15,3 kg
Вес, корпус
m2
25,3 kg
Вес, узел
