Подшипники ходовых винтов ZKLR1244-2RS

d 0

12 mm  0

 Допуск: -0,007 0

D

35,45 mm

 Допуск: +0,03 / -0,01

H

22 mm

 Допуск: -0,5

A₁

44 mm



A₂

50 mm



B

20 mm

 Допуск: +0,25

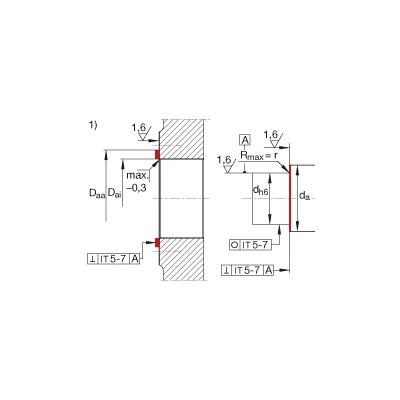

D_{aa min}

32 mm



D_ai

27 mm



d₁

16,6 mm



d₂

6,6 mm



d_a

14 mm



m

38 mm



n

32 mm



r_min

0,3 mm

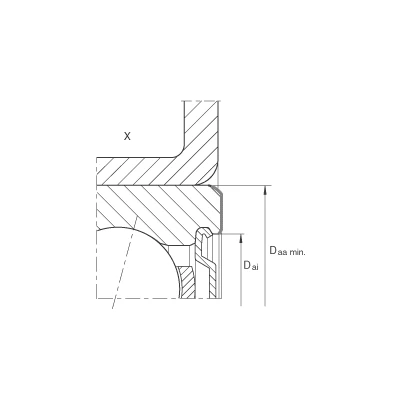

X



 Область опоры наружного кольца в осевом направлении

m

120 g

 Вес

C_r

13600 N

 динамическая грузоподъемность, радиальная

C_0r

8500 N

 статическая грузоподъемность, радиальная

C_a

13200 N

 динамическая грузоподъемность, осевая

C_0a

17900 N

 статическая грузоподъемность, осевая

n_{G Fett}

3700 1/min

 Предельная частота вращения при консистентной смазке

M_RL

0,16 Nm

 Момент трения подшипника

c_aL

170 N/µm

 осевая жесткостьСтатистические средние значения измерений на подшипниковом узле.

M_m

0,0102 kg x cm^2

 Момент инерции масс вращающихся внутренних колец

7 µm

 Торцовое биениеДанные о торцовом биении для подшипников опор ходовых винтов относятся к вращающемуся внутреннему кольцу.

ZM12

 Условное обозначение рекомендуемых шлицевых гаек INAШлицевая гайка служит только для осевой фиксации подшипникового узла. Она не влияет на предварительный натяг в подшипнике.



 Шлицевые гайки заказываются отдельно.

M_A

8 Nm

 Момент затяжкиДействительно только в сочетании с прецизионными шлицевыми гайками INA

4

 количество крепежных винтов по DIN 912Винты не входят в комплект поставки.

M6

 размер крепежных винтов по DIN 912Моменты затяжки крепежных винтов согласно данным производителя.Винты не входят в комплект поставки.
