Подшипники поворотных столов ZKLDF325

d 0

325 mm  0

 Подшипники с размерами d > 460 мм поставляются по запросу 0

D

450 mm



H

60 mm



34

 количество крепежных отверстий на внутреннем кольцеВнимание!Для крепежных отверстий в сопрягаемой конструкции.Следует учитывать шаг крепежных отверстий в подшипнике.

2

 количество стопорных винтов

33

 количество крепежных отверстий на наружном кольцеВнимание!Для крепежных отверстий в сопрягаемой конструкции.Следует учитывать шаг крепежных отверстий в подшипнике.

3

 количество мест с отжимной резьбой

1)



 Стопорные винты

2)

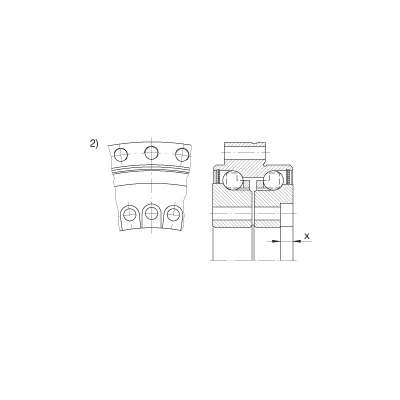

 Цековки отверстий под винты в фасонном упорном кольце в сторону отверстия подшипника открыты, см. илл. 2.)Внутренний диаметр подшипника в области x произвольный.

3)



 опорная поверхность / центрирующий диаметр

a

8,2 mm

 крепежные отверстия внутреннего кольца

D₁

415 mm



D₂

380 mm



D₃

413 mm



d₁

9,3 mm

 крепежные отверстия внутреннего кольца

d₂

15 mm

 крепежные отверстия внутреннего кольца

d₃

9,3 mm

 крепежные отверстия наружного кольца

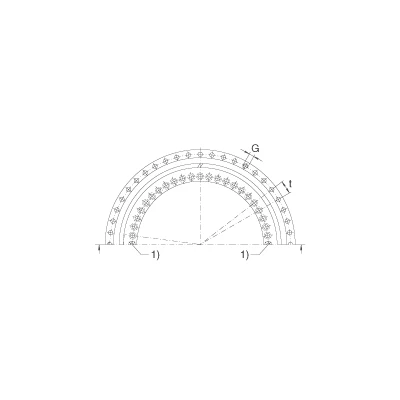

G

M12

 Отжимная резьба

H₁

40 mm



J

342 mm

 крепежные отверстия внутреннего кольца

J₁

430 mm

 крепежные отверстия наружного кольца

t

36 X 10°

 шаг t,включая стопорные винты либо отжимную резьбуколичествоXt

m

25 kg

 Вес

M_A

34 Nm

 Момент затяжки винтовМомент затяжки винтов по DIN 912, класс прочности 10.9.

C_a

172000 N

 динамическая грузоподъемность, осевая

C_0a

1110000 N

 статическая грузоподъемность, осевая

n_G

2000 1/min

 предельная частота вращенияУдвоенные значения предельной частоты вращения действительны для подшипников текущего поколения с внутренним дополнительным условным обозначением -B.

c_aL

4000 N/µm

 осевая жесткость подшипниковой опорыЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.

c_rL

800 N/µm

 радиальная жесткость подшипниковой опорыЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.

c_kL

60000 Nm/mrad

 Жесткость подшипниковой опоры по опрокидывающему моментуЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.

c_aL

5400 N/µm

 осевая жесткость комплекта тел качения

c_rL

800 N/µm

 радиальная жесткость комплекта тел качения

c_kL

90000 Nm/mrad

 жесткость комплекта тел качения по опрокидывающему моменту

M_RL

11 Nm

 Момент трения подшипника
