Подшипники ходовых винтов ZKLR1035-2Z

d 0

10 mm  0

 Допуск: -0,008 0

D

28,14 mm

 Допуск: +0,03 / -0,01

H

17,5 mm

 Допуск: -0,5

A₁

35 mm



A₂

35 mm



B

16 mm

 Допуск: +0,25

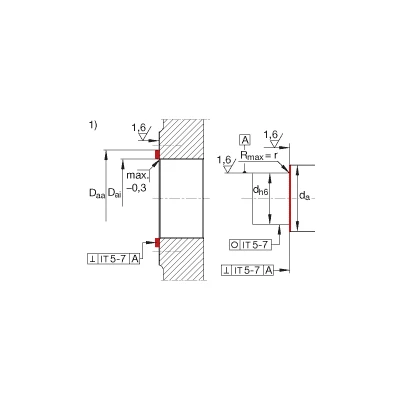

D_{aa min}

26 mm



D_ai

22 mm



d₁

14,7 mm



d₂

4,5 mm



d_a

12,4 mm



m

26 mm



n

26 mm



r_min

0,3 mm

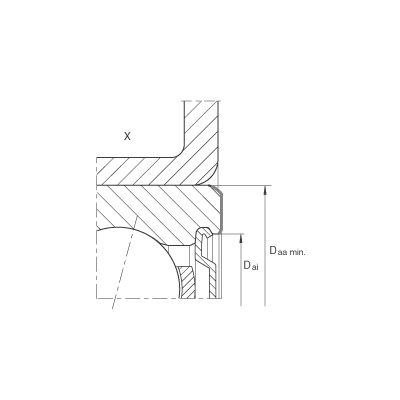

X



 Область опоры наружного кольца в осевом направлении

m

50 g

 Вес

C_r

7000 N

 динамическая грузоподъемность, радиальная

C_0r

3900 N

 статическая грузоподъемность, радиальная

C_a

2550 N

 динамическая грузоподъемность, осевая

C_0a

2420 N

 статическая грузоподъемность, осевая

n_{G Fett}

22000 1/min

 Предельная частота вращения при консистентной смазке

M_RL

0,12 Nm

 Момент трения подшипника

c_aL

26 N/µm

 осевая жесткостьСтатистические средние значения измерений на подшипниковом узле.

M_m

0,0075 kg x cm^2

 Момент инерции масс вращающихся внутренних колец

7 µm

 Торцовое биениеДанные о торцовом биении для подшипников опор ходовых винтов относятся к вращающемуся внутреннему кольцу.

ZM10

 Условное обозначение рекомендуемых шлицевых гаек INAШлицевая гайка служит только для осевой фиксации подшипникового узла. Она не влияет на предварительный натяг в подшипнике.



 Шлицевые гайки заказываются отдельно.

M_A

6 Nm

 Момент затяжкиДействительно только в сочетании с прецизионными шлицевыми гайками INA

4

 количество крепежных винтов по DIN 912Винты не входят в комплект поставки.

M4

 размер крепежных винтов по DIN 912Моменты затяжки крепежных винтов согласно данным производителя.Винты не входят в комплект поставки.
