Подшипники ходовых винтов ZKLN3072-2Z

d 0

30 mm  0

 Допуск: -0,005 0

D

72 mm

 Допуск: -0,010

B

38 mm

 Допуск: -0,25

60 °

 Угол контакта

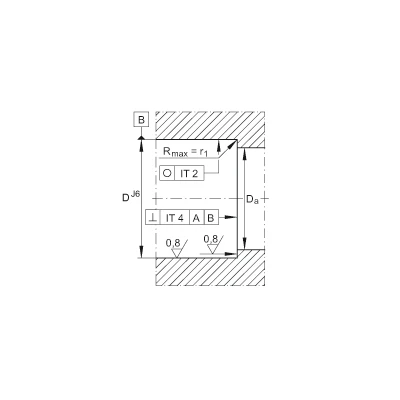

D_{a max}

64 mm



d₁

51 mm

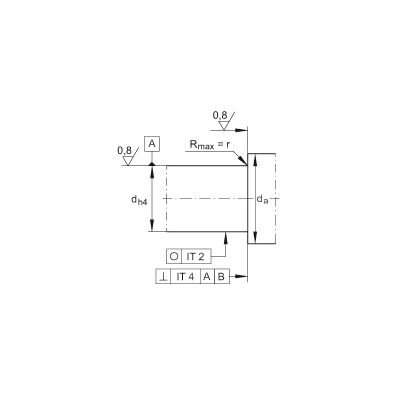

d_{a min}

47 mm



r_{1 min}

0,6 mm



r_min

0,3 mm





 тяжелая серия

m

0,72 kg

 Вес

C_a

59000 N

 динамическая грузоподъемность, осевая

C_0a

108000 N

 статическая грузоподъемность, осевая

n_{G Fett}

4000 1/min

 Предельная частота вращения при консистентной смазке

M_RL

0,4 Nm

 Момент трения подшипника

c_aL

950 N/µm

 осевая жесткость

c_kL

400 Nm/mrad

 Жесткость к опрокидыванию

M_m

1,91 kg x cm^2

 Момент инерции масс вращающегося внутреннего кольца

2,5 µm

 Торцовое биениеДанные о торцовом биении для подшипников опор ходовых винтов относятся к вращающемуся внутреннему кольцу.

ZMA30/52

 Условное обозначение рекомендуемых шлицевых гаек INA

AM30

 Условное обозначение рекомендуемых шлицевых гаек INA



 Шлицевые гайки в комплект поставки не входят.

M_A

65 Nm

 Момент затяжкиДействительно только в сочетании с прецизионными шлицевыми гайками INA

19509 N

 усилие предварительного осевого натяга
