Подшипники ходовых винтов ZKLF80165-2Z

d 0

80 mm  0

 Допуск: -0,008 0

D

165 mm

 Допуск: -0,015

B

45 mm

 Допуск: -0,25

M6

 Присоединительная резьба

60 °

 Угол контакта

1)



 технологический паз

b

3 mm

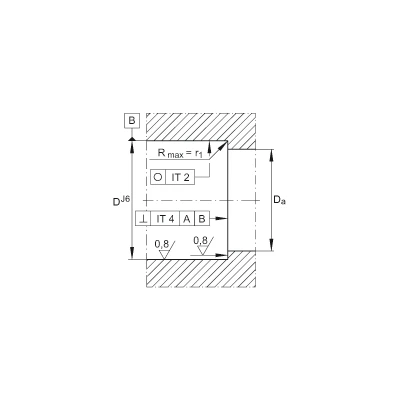

D_{a max}

120 mm



d₁

105 mm



d₂

8,8 mm

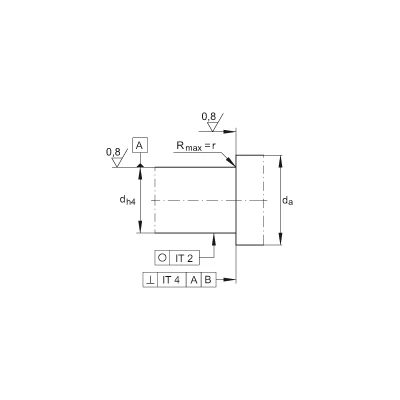

d_{a min}

102 mm



I

35 mm



J

140 mm



r_{1 min}

0,6 mm



r_min

0,6 mm

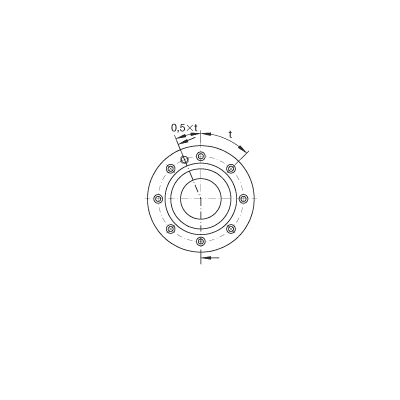

t

8 X 45°

 шаг tколичествоXt

m

5,3 kg

 Вес

C_a

91000 N

 динамическая грузоподъемность, осевая

C_0a

265000 N

 статическая грузоподъемность, осевая

n_{G Fett}

2700 1/min

 Предельная частота вращения при консистентной смазке

M_RL

1,4 Nm

 Момент трения подшипника

c_aL

1600 N/µm

 осевая жесткость

c_kL

3000 Nm/mrad

 Жесткость к опрокидыванию

M_m

27,6 kg x cm^2

 Момент инерции масс вращающегося внутреннего кольца

3 µm

 Торцовое биениеДанные о торцовом биении для подшипников опор ходовых винтов относятся к вращающемуся внутреннему кольцу.

8

 количество крепежных винтов по DIN 912-10.9Винты не входят в комплект поставки.

M8

 размер крепежных винтов по DIN 912-10.9Моменты затяжки крепежных винтов согласно данным производителя.Винты не входят в комплект поставки.

ZMA80/120

 Условное обозначение рекомендуемых шлицевых гаек INA

AM80

 Условное обозначение рекомендуемых шлицевых гаек INA



 Шлицевые гайки в комплект поставки не входят.

M_A

160 Nm

 Момент затяжкиДействительно только в сочетании с прецизионными шлицевыми гайками INA

20604 N

 усилие предварительного осевого натяга
