Подшипники ходовых винтов ZKLF50115-2RS-2AP

d 0

50 mm  0

 Допуск: -0,005 0

D

115 mm

 Допуск: -0,010

B

68 mm

 Допуск: -0,50

M6

 Присоединительная резьба

60 °

 Угол контакта

1)



 технологический паз

b

3 mm



D_{a max}

82 mm



d₁

72 mm



d₂

8,8 mm



d_{a min}

63 mm



I

59 mm



J

94 mm



r_{1 min}

0,6 mm



r_min

0,3 mm

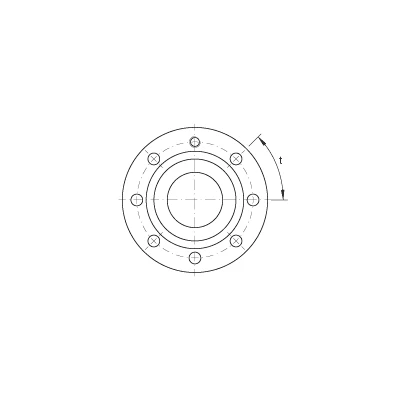

t

12 X 30°

 шаг tколичествоXt

m

3,72 kg

 Вес

C_a

76000 N

 динамическая грузоподъемность, осевая

C_0a

250000 N

 статическая грузоподъемность, осевая

n_{G Fett}

1500 1/min

 Предельная частота вращения при консистентной смазке

M_RL

1,35 Nm

 Момент трения подшипника

c_aL

2200 N/µm

 осевая жесткость

c_kL

2250 Nm/mrad

 Жесткость к опрокидыванию

M_m

10,48 kg x cm^2

 Момент инерции масс вращающегося внутреннего кольца

2,5 µm

 Торцовое биениеДанные о торцовом биении для подшипников опор ходовых винтов относятся к вращающемуся внутреннему кольцу.

11

 количество крепежных винтов по DIN 912-10.9Винты не входят в комплект поставки.

M8X80

 размер крепежных винтов по DIN 912-10.9Моменты затяжки крепежных винтов согласно данным производителя.Винты не входят в комплект поставки.

ZMA50/75

 Условное обозначение рекомендуемых шлицевых гаек INA

AM50

 Условное обозначение рекомендуемых шлицевых гаек INA



 Шлицевые гайки в комплект поставки не входят.

M_A

85 Nm

 Момент затяжкиДействительно только в сочетании с прецизионными шлицевыми гайками INA

17009 N

 усилие предварительного осевого натяга
