Подшипники ходовых винтов DKLFA40140-2RS

d 0

40 mm  0

 Допуск: -0,010 0

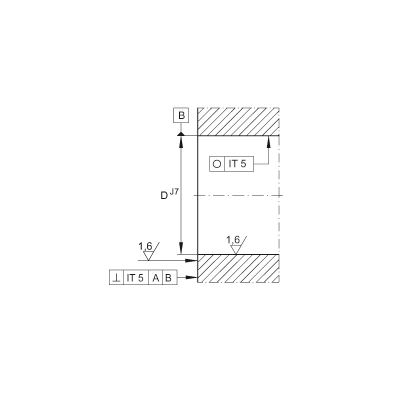

D

90 mm

 Допуск: -0,013

B

60 mm

 Допуск: -0,25

30 °

 шаг

60 °

 Угол контакта

A

110 mm



B₁

35 mm



D₁

140 mm



d₁

65 mm



d₂

11 mm



d_{a max}

80 mm



d_{a min}

56 mm



J

118 mm



r_{1 min}

0,6 mm



r_min

0,3 mm





 Внимание!Для подшипников требуется постоянная нагрузка в направлении действия основной нагрузки H!



 тяжелая серия

m

4,2 kg

 Вес

C_a

72000 N

 динамическая грузоподъемность, осевая, ←

C_0a

149000 N

 статическая грузоподъемность, осевая, ←

C_a

126000 N

 динамическая грузоподъемность, осевая в направлении действия основной нагрузки H, →

C_0a

363000 N

 статическая грузоподъемность, осевая в направлении действия основной нагрузки H, →

n_{G Fett}

1200 1/min

 Предельная частота вращения при консистентной смазке

M_RL

2,5 Nm

 Момент трения подшипника

c_aL

1800 N/µm

 осевая жесткость ←

c_aL

2000 N/µm

 осевая жесткость →

c_kL

1370 Nm/mrad

 Жесткость к опрокидыванию

M_m

9,32 kg x cm^2

 Момент инерции масс вращающегося внутреннего кольца

5 µm

 Торцовое биениеДанные о торцовом биении для подшипников опор ходовых винтов относятся к вращающемуся внутреннему кольцу.

8

 количество крепежных винтов по DIN 912-10.9Винты не входят в комплект поставки.

M10

 размер крепежных винтов по DIN 912-10.9Моменты затяжки крепежных винтов согласно данным производителя.Винты не входят в комплект поставки.

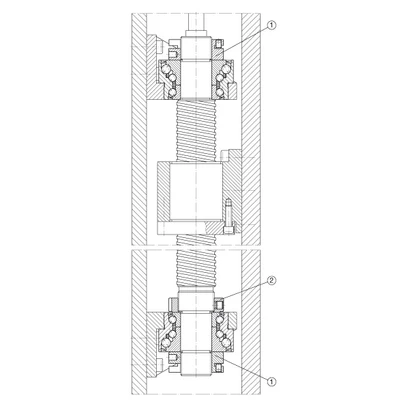

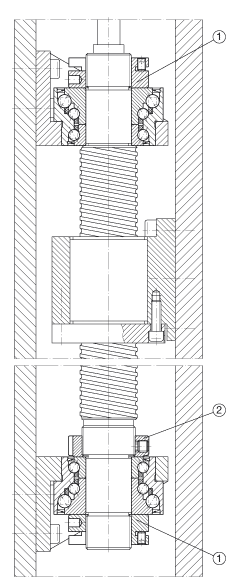

1)

AM40/85

 Условное обозначение рекомендуемых шлицевых гаек INA

2)

ZM45

 Условное обозначение рекомендуемых шлицевых гаек INA



 Шлицевые гайки в комплект поставки не входят.
