Подшипники ходовых винтов DKLFA30110-2RS

d 0

30 mm  0

 Допуск: -0,010 0

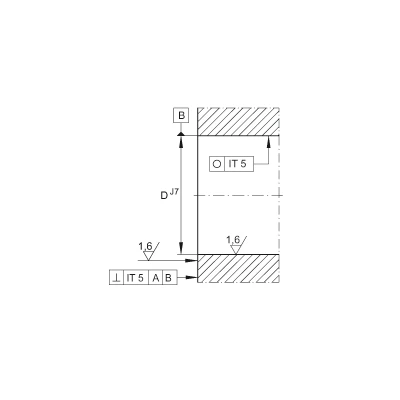

D

75 mm

 Допуск: -0,013

B

56 mm

 Допуск: -0,25

30 °

 шаг

60 °

 Угол контакта

A

85 mm



B₁

35 mm



D₁

110 mm



d₁

51 mm



d₂

8,8 mm



d_{a max}

64 mm



d_{a min}

47 mm



J

95 mm



r_{1 min}

0,6 mm



r_min

0,3 mm





 Внимание!Для подшипников требуется постоянная нагрузка в направлении действия основной нагрузки H!



 тяжелая серия

m

2,5 kg

 Вес

C_a

59000 N

 динамическая грузоподъемность, осевая, ←

C_0a

108000 N

 статическая грузоподъемность, осевая, ←

C_a

106000 N

 динамическая грузоподъемность, осевая в направлении действия основной нагрузки H, →

C_0a

257000 N

 статическая грузоподъемность, осевая в направлении действия основной нагрузки H, →

n_{G Fett}

1600 1/min

 Предельная частота вращения при консистентной смазке

M_RL

1,5 Nm

 Момент трения подшипника

c_aL

1300 N/µm

 осевая жесткость ←

c_aL

1600 N/µm

 осевая жесткость →

c_kL

650 Nm/mrad

 Жесткость к опрокидыванию

M_m

3,23 kg x cm^2

 Момент инерции масс вращающегося внутреннего кольца

5 µm

 Торцовое биениеДанные о торцовом биении для подшипников опор ходовых винтов относятся к вращающемуся внутреннему кольцу.

8

 количество крепежных винтов по DIN 912-10.9Винты не входят в комплект поставки.

M8

 размер крепежных винтов по DIN 912-10.9Моменты затяжки крепежных винтов согласно данным производителя.Винты не входят в комплект поставки.

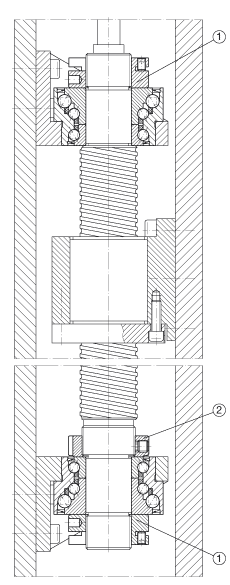

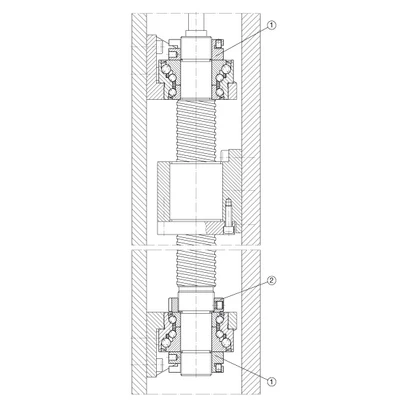

1)

AM30/65

 Условное обозначение рекомендуемых шлицевых гаек INA

2)

ZM35

 Условное обозначение рекомендуемых шлицевых гаек INA



 Шлицевые гайки в комплект поставки не входят.
