Подшипники ходовых винтов DKLFA30100-2RS
Подшипники ходовых винтов DKLFA30100-2RS
двустороннего действия, с фланцем, контактные уплотнения с двух сторон, с усеченным фланцем
d 0
30 mm 0
Допуск: -0,010 0

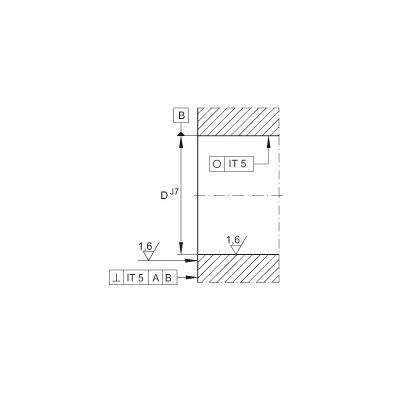

D
62 mm
Допуск: -0,013
B
38 mm
Допуск: -0,25
45 °
шаг
60 °
Угол контакта
A
72 mm
B1
22 mm
D1
100 mm
d1
45,5 mm
d2
8,8 mm
da max
53 mm
da min
40 mm
J
80 mm
r1 min
0,6 mm
rmin
0,3 mm
Внимание!Для подшипников требуется постоянная нагрузка в направлении действия основной нагрузки H!
m
1 kg
Вес
Ca
29000 N
динамическая грузоподъемность, осевая, ←
C0a
64000 N
статическая грузоподъемность, осевая, ←
Ca
55000 N
динамическая грузоподъемность, осевая в направлении действия основной нагрузки H, →
C0a
165000 N
статическая грузоподъемность, осевая в направлении действия основной нагрузки H, →
nG Fett
1800 1/min
Предельная частота вращения при консистентной смазке
MRL
0,75 Nm
Момент трения подшипника
caL
900 N/µm
осевая жесткость ←
caL
1400 N/µm
осевая жесткость →
ckL
500 Nm/mrad
Жесткость к опрокидыванию
Mm
1,7 kg x cm^2
Момент инерции масс вращающегося внутреннего кольца
5 µm
Торцовое биениеДанные о торцовом биении для подшипников опор ходовых винтов относятся к вращающемуся внутреннему кольцу.
6
количество крепежных винтов по DIN 912-10.9Винты не входят в комплект поставки.
M8
размер крепежных винтов по DIN 912-10.9Моменты затяжки крепежных винтов согласно данным производителя.Винты не входят в комплект поставки.

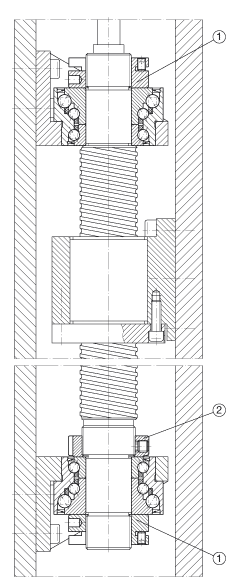

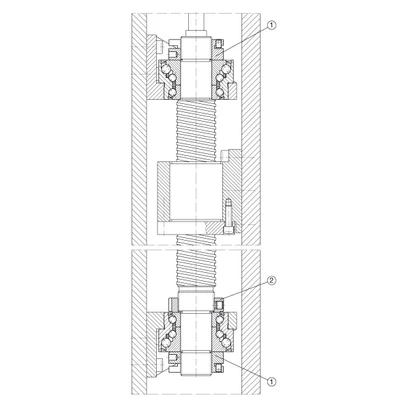

1)
AM30, ZMA30/52
Условное обозначение рекомендуемых шлицевых гаек INA
2)
ZM35
Условное обозначение рекомендуемых шлицевых гаек INA
Шлицевые гайки в комплект поставки не входят.
