Подшипники ходовых винтов DKLFA2590-2RS

d 0

25 mm  0

 Допуск: -0,010 0

D

57 mm

 Допуск: -0,013

B

38 mm

 Допуск: -0,25

45 °

 шаг

60 °

 Угол контакта

A

70 mm



B₁

22 mm



D₁

90 mm



d₁

40,5 mm



d₂

8,8 mm



d_{a max}

48 mm



d_{a min}

32 mm



J

75 mm



r_{1 min}

0,6 mm



r_min

0,3 mm





 Внимание!Для подшипников требуется постоянная нагрузка в направлении действия основной нагрузки H!

m

0,9 kg

 Вес

C_a

27500 N

 динамическая грузоподъемность, осевая, ←

C_0a

55000 N

 статическая грузоподъемность, осевая, ←

C_a

52000 N

 динамическая грузоподъемность, осевая в направлении действия основной нагрузки H, →

C_0a

144000 N

 статическая грузоподъемность, осевая в направлении действия основной нагрузки H, →

n_{G Fett}

2000 1/min

 Предельная частота вращения при консистентной смазке

M_RL

0,6 Nm

 Момент трения подшипника

c_aL

850 N/µm

 осевая жесткость ←

c_aL

1200 N/µm

 осевая жесткость →

c_kL

370 Nm/mrad

 Жесткость к опрокидыванию

M_m

1,12 kg x cm^2

 Момент инерции масс вращающегося внутреннего кольца

5 µm

 Торцовое биениеДанные о торцовом биении для подшипников опор ходовых винтов относятся к вращающемуся внутреннему кольцу.

6

 количество крепежных винтов по DIN 912-10.9Винты не входят в комплект поставки.

M8

 размер крепежных винтов по DIN 912-10.9Моменты затяжки крепежных винтов согласно данным производителя.Винты не входят в комплект поставки.

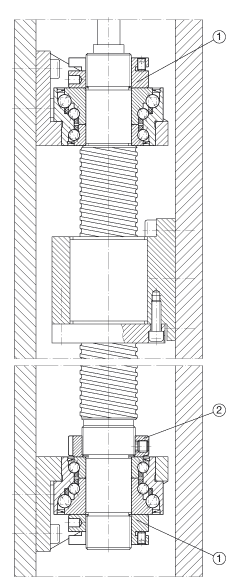

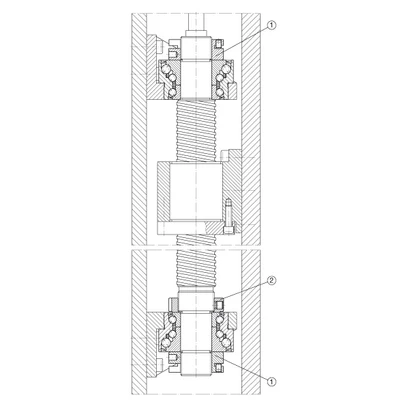

1)

AM25, ZMA25/45

 Условное обозначение рекомендуемых шлицевых гаек INA

2)

ZM30

 Условное обозначение рекомендуемых шлицевых гаек INA



 Шлицевые гайки в комплект поставки не входят.
