Подшипники поворотных столов ZKLDF395
Подшипники поворотных столов ZKLDF395
двустороннего действия, с фланцем, защитные шайбы с двух сторон
d 0
395 mm 0
Подшипники с размерами d > 460 мм поставляются по запросу 0
D
525 mm
H
65 mm
46
количество крепежных отверстий на внутреннем кольцеВнимание!Для крепежных отверстий в сопрягаемой конструкции.Следует учитывать шаг крепежных отверстий в подшипнике.
2
количество стопорных винтов
45
количество крепежных отверстий на наружном кольцеВнимание!Для крепежных отверстий в сопрягаемой конструкции.Следует учитывать шаг крепежных отверстий в подшипнике.
3
количество мест с отжимной резьбой

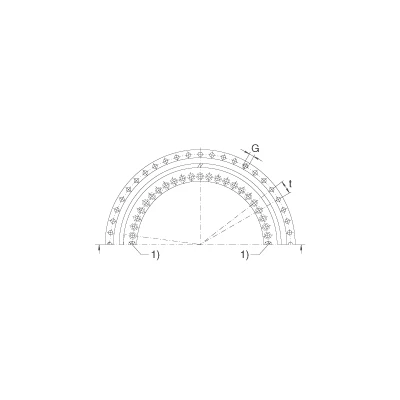

1)
Стопорные винты
3)
опорная поверхность / центрирующий диаметр
a
8,2 mm
крепежные отверстия внутреннего кольца
D1
486 mm
D2
450 mm
D3
488 mm
d1
9,3 mm
крепежные отверстия внутреннего кольца
d2
15 mm
крепежные отверстия внутреннего кольца
d3
9,3 mm
крепежные отверстия наружного кольца
G
M12
Отжимная резьба
H1
42,5 mm
J
415 mm
крепежные отверстия внутреннего кольца
J1
505 mm
крепежные отверстия наружного кольца
t
48 X 7,5°
шаг t,включая стопорные винты либо отжимную резьбуколичествоXt
m
33 kg
Вес
MA
34 Nm
Момент затяжки винтовМомент затяжки винтов по DIN 912, класс прочности 10.9.
Ca
241000 N
динамическая грузоподъемность, осевая
C0a
1580000 N
статическая грузоподъемность, осевая
nG
1600 1/min
предельная частота вращенияУдвоенные значения предельной частоты вращения действительны для подшипников текущего поколения с внутренним дополнительным условным обозначением -B.
caL
4500 N/µm
осевая жесткость подшипниковой опорыЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.
crL
900 N/µm
радиальная жесткость подшипниковой опорыЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.
ckL
100000 Nm/mrad
Жесткость подшипниковой опоры по опрокидывающему моментуЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.
caL
6300 N/µm
осевая жесткость комплекта тел качения
crL
900 N/µm
радиальная жесткость комплекта тел качения
ckL
148000 Nm/mrad
жесткость комплекта тел качения по опрокидывающему моменту
MRL
16 Nm
Момент трения подшипника
