Подшипники поворотных столов ZKLDF200, INA

Распечатать страницу
Цена оригинала: по запросу
оригинал:
INA

Три бренда — SKF, FAG, INA — это мировые флагманы в области разработок и производства подшипниковой продукции.

Поэтому продукцию всех прочих производителей официально принято классифицировать как их аналоги.

Вы можете запросить стоимость оригинала или стоимость аналога. Или, для сравнения, и того и другого, указав это в форме запроса.

Наличие на складе Товар в пути
Запрашиваемое количество:
Характеристики
Дополнительное обозначение
двустороннего действия, с фланцем, защитные шайбы с двух сторон
d 200 mm   Подшипники с размерами d > 460 мм поставляются по запросу
D 300 mm
H 45 mm

46   количество крепежных отверстий на внутреннем кольцеВнимание!Для крепежных отверстий в сопрягаемой конструкции.Следует учитывать шаг крепежных отверстий в подшипнике.
 количество стопорных винтов
45   количество крепежных отверстий на наружном кольцеВнимание!Для крепежных отверстий в сопрягаемой конструкции.Следует учитывать шаг крепежных отверстий в подшипнике.
 количество мест с отжимной резьбой

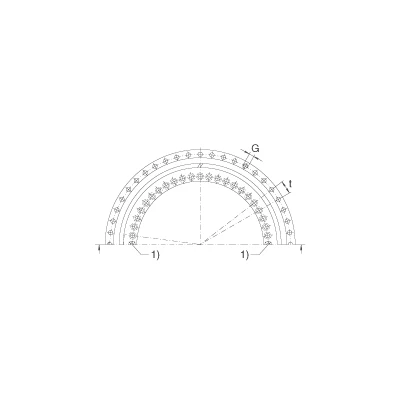

1)    Стопорные винты
3)    опорная поверхность / центрирующий диаметр
a 6,2 mm   крепежные отверстия внутреннего кольца
D1 274 mm
D2 243 mm
D3 271 mm
d1 7 mm   крепежные отверстия внутреннего кольца
d2 11 mm   крепежные отверстия внутреннего кольца
d3 7 mm   крепежные отверстия наружного кольца
G M8   Отжимная резьба
H1 30 mm
J 215 mm   крепежные отверстия внутреннего кольца
J1 285 mm   крепежные отверстия наружного кольца
t 48 X 7,5°   шаг t,включая стопорные винты либо отжимную резьбуколичествоXt

m 10 kg   Вес
MA 14 Nm   Момент затяжки винтовМомент затяжки винтов по DIN 912, класс прочности 10.9.
Ca 112000 N   динамическая грузоподъемность, осевая
C0a 610000 N   статическая грузоподъемность, осевая
nG 3200 1/min   предельная частота вращенияУдвоенные значения предельной частоты вращения действительны для подшипников текущего поколения с внутренним дополнительным условным обозначением -B.
caL 2500 N/µm   осевая жесткость подшипниковой опорыЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.
crL 600 N/µm   радиальная жесткость подшипниковой опорыЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.
ckL 17500 Nm/mrad   Жесткость подшипниковой опоры по опрокидывающему моментуЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.
caL 3700 N/µm   осевая жесткость комплекта тел качения
crL 600 N/µm   радиальная жесткость комплекта тел качения
ckL 26000 Nm/mrad   жесткость комплекта тел качения по опрокидывающему моменту
MRL 4,5 Nm   Момент трения подшипника

 Суффикс  Описание
 H1...  Присоединительный размер H1 с более узким допуском
 H2...  Присоединительный размер H2 с более узким допуском
 -  Допуски торцовых и радиальных биений сужены на 50%
