Подшипники поворотных столов ZKLDF180
Подшипники поворотных столов ZKLDF180
двустороннего действия, с фланцем, защитные шайбы с двух сторон
d 0
180 mm 0
Подшипники с размерами d > 460 мм поставляются по запросу 0
D
280 mm
H
43 mm
46
количество крепежных отверстий на внутреннем кольцеВнимание!Для крепежных отверстий в сопрягаемой конструкции.Следует учитывать шаг крепежных отверстий в подшипнике.
2
количество стопорных винтов
45
количество крепежных отверстий на наружном кольцеВнимание!Для крепежных отверстий в сопрягаемой конструкции.Следует учитывать шаг крепежных отверстий в подшипнике.
3
количество мест с отжимной резьбой

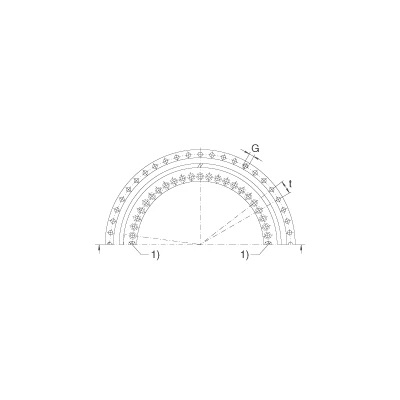

1)
Стопорные винты
3)
опорная поверхность / центрирующий диаметр
a
6,2 mm
крепежные отверстия внутреннего кольца
D1
244 mm
D2
219 mm
D3
246 mm
d1
7 mm
крепежные отверстия внутреннего кольца
d2
11 mm
крепежные отверстия внутреннего кольца
d3
7 mm
крепежные отверстия наружного кольца
G
M8
Отжимная резьба
H1
29 mm
J
194 mm
крепежные отверстия внутреннего кольца
J1
260 mm
крепежные отверстия наружного кольца
t
48 X 7,5°
шаг t,включая стопорные винты либо отжимную резьбуколичествоXt
m
7,7 kg
Вес
MA
14 Nm
Момент затяжки винтовМомент затяжки винтов по DIN 912, класс прочности 10.9.
Ca
85000 N
динамическая грузоподъемность, осевая
C0a
440000 N
статическая грузоподъемность, осевая
nG
3500 1/min
предельная частота вращенияУдвоенные значения предельной частоты вращения действительны для подшипников текущего поколения с внутренним дополнительным условным обозначением -B.
caL
1900 N/µm
осевая жесткость подшипниковой опорыЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.
crL
500 N/µm
радиальная жесткость подшипниковой опорыЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.
ckL
10700 Nm/mrad
Жесткость подшипниковой опоры по опрокидывающему моментуЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.
caL
2800 N/µm
осевая жесткость комплекта тел качения
crL
500 N/µm
радиальная жесткость комплекта тел качения
ckL
16000 Nm/mrad
жесткость комплекта тел качения по опрокидывающему моменту
MRL
3,5 Nm
Момент трения подшипника
