Подшипники поворотных столов ZKLDF120
Подшипники поворотных столов ZKLDF120
двустороннего действия, с фланцем, защитные шайбы с двух сторон
d 0
120 mm 0
Подшипники с размерами d > 460 мм поставляются по запросу 0
D
210 mm
H
40 mm

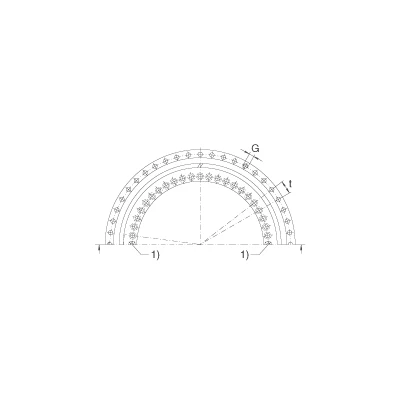

22
количество крепежных отверстий на внутреннем кольцеВнимание!Для крепежных отверстий в сопрягаемой конструкции.Следует учитывать шаг крепежных отверстий в подшипнике.
2
количество стопорных винтов
21
количество крепежных отверстий на наружном кольцеВнимание!Для крепежных отверстий в сопрягаемой конструкции.Следует учитывать шаг крепежных отверстий в подшипнике.
3
количество мест с отжимной резьбой
1)
Стопорные винты
3)
опорная поверхность / центрирующий диаметр
a
6,2 mm
крепежные отверстия внутреннего кольца
D1
185 mm
D2
159 mm
D3
181 mm
d1
7 mm
крепежные отверстия внутреннего кольца
d2
11 mm
крепежные отверстия внутреннего кольца
d3
7 mm
крепежные отверстия наружного кольца
G
M8
Отжимная резьба
H1
26 mm
J
135 mm
крепежные отверстия внутреннего кольца
J1
195 mm
крепежные отверстия наружного кольца
t
24 X 15°
шаг t,включая стопорные винты либо отжимную резьбуколичествоXt
m
4,8 kg
Вес
MA
14 Nm
Момент затяжки винтовМомент затяжки винтов по DIN 912, класс прочности 10.9.
Ca
76000 N
динамическая грузоподъемность, осевая
C0a
315000 N
статическая грузоподъемность, осевая
nG
4300 1/min
предельная частота вращенияУдвоенные значения предельной частоты вращения действительны для подшипников текущего поколения с внутренним дополнительным условным обозначением -B.
caL
1500 N/µm
осевая жесткость подшипниковой опорыЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.
crL
400 N/µm
радиальная жесткость подшипниковой опорыЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.
ckL
5500 Nm/mrad
Жесткость подшипниковой опоры по опрокидывающему моментуЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.
caL
2500 N/µm
осевая жесткость комплекта тел качения
crL
400 N/µm
радиальная жесткость комплекта тел качения
ckL
8000 Nm/mrad
жесткость комплекта тел качения по опрокидывающему моменту
MRL
2 Nm
Момент трения подшипника
