Подшипники поворотных столов ZKLDF100

Подшипники поворотных столов ZKLDF100

Оригинал
Наличие на складе: По запросу
Количество: - +
двустороннего действия, с фланцем, защитные шайбы с двух сторон
d 0
100 mm  0
 Подшипники с размерами d > 460 мм поставляются по запросу 0
D
185 mm

H
38 mm


16
 количество крепежных отверстий на внутреннем кольцеВнимание!Для крепежных отверстий в сопрягаемой конструкции.Следует учитывать шаг крепежных отверстий в подшипнике.
 количество стопорных винтов
15
 количество крепежных отверстий на наружном кольцеВнимание!Для крепежных отверстий в сопрягаемой конструкции.Следует учитывать шаг крепежных отверстий в подшипнике.
 количество мест с отжимной резьбой

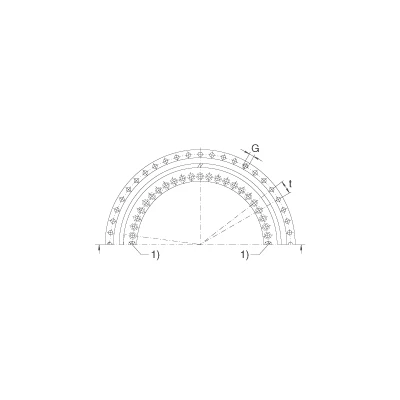

1)

 Стопорные винты
2)

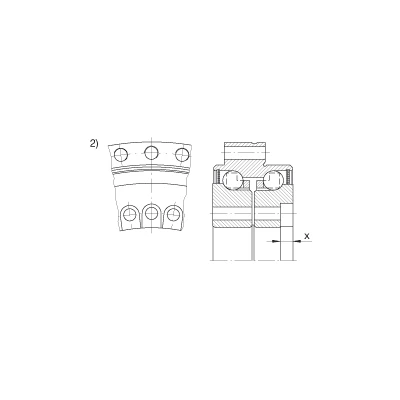

 Цековки отверстий под винты в фасонном упорном кольце в сторону отверстия подшипника открыты, см. илл. 2.)Внутренний диаметр подшипника в области x произвольный.
3)

 опорная поверхность / центрирующий диаметр
a
5,4 mm
 крепежные отверстия внутреннего кольца
D1
161 mm

D2
136 mm

D3
158 mm

d1
5,6 mm
 крепежные отверстия внутреннего кольца
d2
10 mm
 крепежные отверстия внутреннего кольца
d3
5,6 mm
 крепежные отверстия наружного кольца
G
M5
 Отжимная резьба
H1
25 mm

J
112 mm
 крепежные отверстия внутреннего кольца
J1
170 mm
 крепежные отверстия наружного кольца
t
18 X 20 °
 шаг t,включая стопорные винты либо отжимную резьбуколичествоXt

m
3,8 kg
 Вес
MA
8,5 Nm
 Момент затяжки винтовМомент затяжки винтов по DIN 912, класс прочности 10.9.
Ca
71000 N
 динамическая грузоподъемность, осевая
C0a
265000 N
 статическая грузоподъемность, осевая
nG
5000 1/min
 предельная частота вращенияУдвоенные значения предельной частоты вращения действительны для подшипников текущего поколения с внутренним дополнительным условным обозначением -B.
caL
1200 N/µm
 осевая жесткость подшипниковой опорыЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.
crL
350 N/µm
 радиальная жесткость подшипниковой опорыЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.
ckL
3600 Nm/mrad
 Жесткость подшипниковой опоры по опрокидывающему моментуЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.
caL
2200 N/µm
 осевая жесткость комплекта тел качения
crL
350 N/µm
 радиальная жесткость комплекта тел качения
ckL
5000 Nm/mrad
 жесткость комплекта тел качения по опрокидывающему моменту
MRL
1,6 Nm
 Момент трения подшипника
Смотреть все характеристики
