Подшипники поворотных столов YRTSM325
Подшипники поворотных столов YRTSM325
двустороннего действия, с фланцем, для повышенных частот вращения, со встроенной системой измерения угла поворота
d 0
325 mm 0
0
D
450 mm
H
60 mm
34
количество крепежных отверстий на внутреннем кольцеВнимание!Для крепежных отверстий в сопрягаемой конструкции.Следует учитывать шаг крепежных отверстий в подшипнике.
33
количество крепежных отверстий на наружном кольцеВнимание!Для крепежных отверстий в сопрягаемой конструкции.Следует учитывать шаг крепежных отверстий в подшипнике.
2
количество стопорных винтов
3
количество мест с отжимной резьбой
1)
Стопорные винты
2)
Цековки отверстий под винты в фасонном упорном кольце в сторону отверстия подшипника открыты, см. илл. 2.)Внутренний диаметр подшипника в области x произвольный.
a
8,2 mm
крепежные отверстия внутреннего кольца
C
20 mm
D1
415 mm
DM
412,6 mm
d1
9,3 mm
крепежные отверстия внутреннего кольца
d2
15 mm
крепежные отверстия внутреннего кольца
d3
9,3 mm
крепежные отверстия наружного кольца
G
M12
Отжимная резьба
H1
40 mm
H2
20 mm
HM
15 mm
J
342 mm
крепежные отверстия внутреннего кольца
J1
430 mm
крепежные отверстия наружного кольца

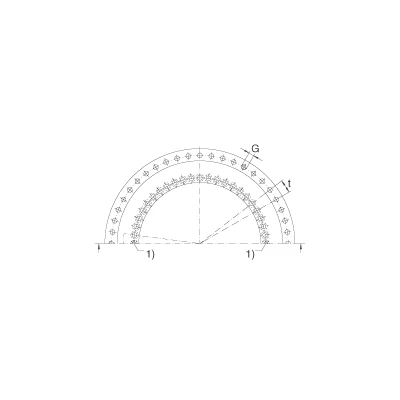

t
36 X 10°
шаг t,включая стопорные винты либо отжимную резьбуколичествоXt
m
25 kg
Вес
MA
34 Nm
Момент затяжки винтовМомент затяжки винтов по DIN 912, класс прочности 10.9.
Ca
191000 N
динамическая грузоподъемность, осевая
C0a
1260000 N
статическая грузоподъемность, осевая
Cr
109000 N
динамическая грузоподъемность, радиальная
C0r
320000 N
статическая грузоподъемность, радиальная
caL
6600 N/µm
осевая жесткость подшипниковой опорыЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.
crL
1800 N/µm
радиальная жесткость подшипниковой опорыЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.
ckL
115000 Nm/mrad
Жесткость подшипниковой опоры по опрокидывающему моментуЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.
nG
760 1/min
предельная частота вращения блока обработки сигналов и подшипников
nRef
25 1/min
предельная частота вращения перемещения к началу отсчета
