Подшипники поворотных столов YRTS325
Подшипники поворотных столов YRTS325
двустороннего действия, с фланцем, для повышенных частот вращения
d 0
325 mm 0
Допуск: -0,023 0
D
450 mm
Допуск: -0,023
H
60 mm
34
количество крепежных отверстий на внутреннем кольцеВнимание!Для крепежных отверстий в сопрягаемой конструкции.Следует учитывать шаг крепежных отверстий в подшипнике.
33
количество крепежных отверстий на наружном кольцеВнимание!Для крепежных отверстий в сопрягаемой конструкции.Следует учитывать шаг крепежных отверстий в подшипнике.
2
количество стопорных винтов
3
количество мест с отжимной резьбой
1)
Стопорные винты
2)

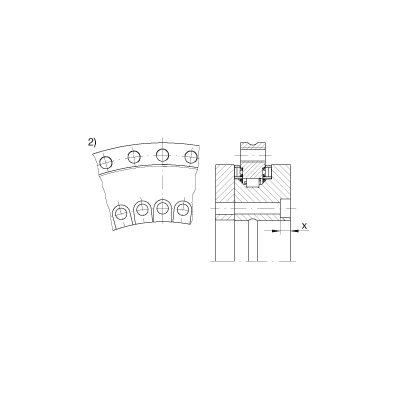

Цековки отверстий под винты в фасонном упорном кольце в сторону отверстия подшипника открыты, см. илл. 2.)Внутренний диаметр подшипника в области x произвольный.
a
8,2 mm
крепежные отверстия внутреннего кольца
C
20 mm
D1
415 mm
d1
9,3 mm
крепежные отверстия внутреннего кольца
d2
15 mm
крепежные отверстия внутреннего кольца
d3
9,3 mm
крепежные отверстия наружного кольца
G
M12
Отжимная резьба
H1
40 mm
H2
20 mm
J
342 mm
крепежные отверстия внутреннего кольца
J1
430 mm
крепежные отверстия наружного кольца
t
36 X 10°
шаг t,включая стопорные винты либо отжимную резьбуколичествоXt
m
25 kg
Вес
MA
34 Nm
Момент затяжки винтовМомент затяжки винтов по DIN 912, класс прочности 10.9.
Ca
191000 N
динамическая грузоподъемность, осевая
C0a
1260000 N
статическая грузоподъемность, осевая
Cr
109000 N
динамическая грузоподъемность, радиальная
C0r
320000 N
статическая грузоподъемность, радиальная
nG
760 1/min
предельная частота вращенияПри большей продолжительности включения или работе в длительном режиме следует обратиться к нам с запросом.
caL
6600 N/µm
осевая жесткость подшипниковой опорыЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.
crL
1800 N/µm
радиальная жесткость подшипниковой опорыЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.
ckL
115000 Nm/mrad
Жесткость подшипниковой опоры по опрокидывающему моментуЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.
caL
19900 N/µm
осевая жесткость комплекта тел качения
crL
7100 N/µm
радиальная жесткость комплекта тел качения
ckL
350000 Nm/mrad
жесткость комплекта тел качения по опрокидывающему моменту
Mm
4506 kg cm^2
Момент инерции масс вращающегося внутреннего кольца IR
Mm
2489 kg cm^2
Момент инерции масс вращающегося наружного кольца AU
