Подшипники поворотных столов YRTM200
Подшипники поворотных столов YRTM200
двустороннего действия, с фланцем, со встроенной системой измерения угла поворота
d 0
200 mm 0
0
D
300 mm
H
45 mm
46
количество крепежных отверстий на внутреннем кольцеВнимание!Для крепежных отверстий в сопрягаемой конструкции.Следует учитывать шаг крепежных отверстий в подшипнике.
45
количество крепежных отверстий на наружном кольцеВнимание!Для крепежных отверстий в сопрягаемой конструкции.Следует учитывать шаг крепежных отверстий в подшипнике.
Измерительная головка не может монтироваться между крепежными отверстиями или головками крепежных винтов. Поэтому в наружном кольце подшипника два отверстия для крепежных винтов остаются неиспользованными.
2
количество стопорных винтов
3
количество мест с отжимной резьбой
1)
Стопорные винты
a
6,2 mm
крепежные отверстия внутреннего кольца
C
15 mm
D1
274 mm
DM
271,2 mm
d1
7 mm
крепежные отверстия внутреннего кольца
d2
11 mm
крепежные отверстия внутреннего кольца
d3
7 mm
крепежные отверстия наружного кольца
G
M8
Отжимная резьба
H1
30 mm
HM
10 mm
J
215 mm
крепежные отверстия внутреннего кольца
J1
285 mm
крепежные отверстия наружного кольца

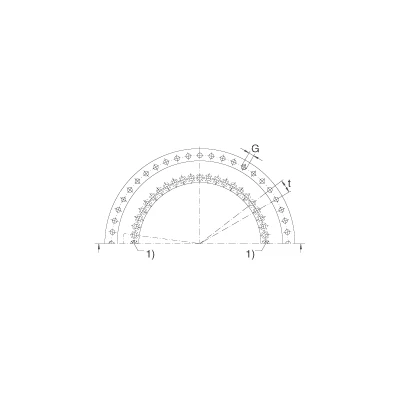

t
48 X 7,5°
шаг t,включая стопорные винты либо отжимную резьбуколичествоXt
m
9,7 kg
Вес
MA
14 Nm
Момент затяжки винтовМомент затяжки винтов по DIN 912, класс прочности 10.9.
Ca
98000 N
динамическая грузоподъемность, осевая
C0a
650000 N
статическая грузоподъемность, осевая
Cr
89000 N
динамическая грузоподъемность, радиальная
C0r
236000 N
статическая грузоподъемность, радиальная
MR
15 Nm
момент трения в подшипнике
caL
3000 N/µm
осевая жесткость при опусканииЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.
crL
3500 N/µm
радиальная жесткость при опусканииЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.
ckL
23000 Nm/mrad
жесткость к опрокидываниюЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.
nG
170 1/min
предельная частота вращения блока обработки сигналов и подшипников
nRef
30 1/min
предельная частота вращения перемещения к началу отсчета
