Подшипники поворотных столов YRTM150
Подшипники поворотных столов YRTM150
двустороннего действия, с фланцем, со встроенной системой измерения угла поворота
d 0
150 mm 0
0
D
240 mm
H
41 mm
Внимание!H и H1 на 1 мм выше, чем серийный подшипник YRT.
34

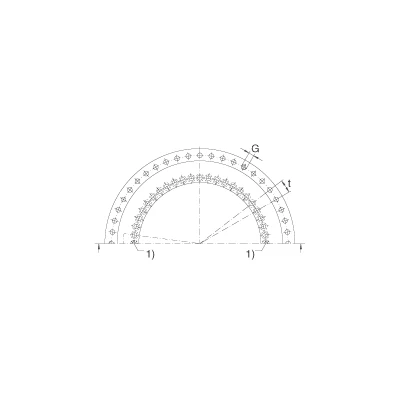

количество крепежных отверстий на внутреннем кольцеВнимание!Для крепежных отверстий в сопрягаемой конструкции.Следует учитывать шаг крепежных отверстий в подшипнике.
33
количество крепежных отверстий на наружном кольцеВнимание!Для крепежных отверстий в сопрягаемой конструкции.Следует учитывать шаг крепежных отверстий в подшипнике.
Измерительная головка не может монтироваться между крепежными отверстиями или головками крепежных винтов. Поэтому в наружном кольце подшипника два отверстия для крепежных винтов остаются неиспользованными.
2
количество стопорных винтов
3
количество мест с отжимной резьбой
1)
Стопорные винты
a
6,2 mm
крепежные отверстия внутреннего кольца
C
12 mm
D1
214 mm
DM
214 mm
d1
7 mm
крепежные отверстия внутреннего кольца
d2
11 mm
крепежные отверстия внутреннего кольца
d3
7 mm
крепежные отверстия наружного кольца
G
M8
Отжимная резьба
H1
27 mm
Внимание!H и H1 на 1 мм выше, чем серийный подшипник YRT.
HM
10 mm
J
165 mm
крепежные отверстия внутреннего кольца
J1
225 mm
крепежные отверстия наружного кольца
t
36 X 10°
шаг t,включая стопорные винты либо отжимную резьбуколичествоXt
m
6,4 kg
Вес
MA
14 Nm
Момент затяжки винтовМомент затяжки винтов по DIN 912, класс прочности 10.9.
Ca
85000 N
динамическая грузоподъемность, осевая
C0a
510000 N
статическая грузоподъемность, осевая
Cr
77000 N
динамическая грузоподъемность, радиальная
C0r
179000 N
статическая грузоподъемность, радиальная
MR
13 Nm
момент трения в подшипнике
caL
2300 N/µm
осевая жесткость при опусканииЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.
crL
2600 N/µm
радиальная жесткость при опусканииЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.
ckL
11000 Nm/mrad
жесткость к опрокидываниюЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.
nG
210 1/min
предельная частота вращения блока обработки сигналов и подшипников
nRef
35 1/min
предельная частота вращения перемещения к началу отсчета
