Подшипники поворотных столов YRT80-TV

d 0

80 mm  0

 Подшипники с размерами d > 1030 мм поставляются по запросу 0

D

146 mm



H

35 mm



10

 количество крепежных отверстий на внутреннем кольцеВнимание!Для крепежных отверстий в сопрягаемой конструкции.Следует учитывать шаг крепежных отверстий в подшипнике.

12

 количество крепежных отверстий на наружном кольцеВнимание!Для крепежных отверстий в сопрягаемой конструкции.Следует учитывать шаг крепежных отверстий в подшипнике.

2

 количество стопорных винтов

1)



 Стопорные винты

2)

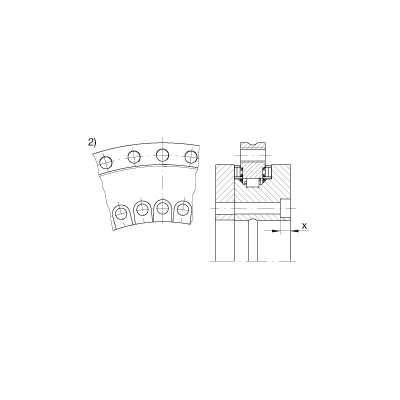

 Цековки отверстий под винты в фасонном упорном кольце в сторону отверстия подшипника открыты, см. илл. 2.)Внутренний диаметр подшипника в области x произвольный.

a

4 mm

 крепежные отверстия внутреннего кольца

C

12 mm



D_{1 max}

130 mm



d₁

5,6 mm

 крепежные отверстия внутреннего кольца

d₂

10 mm

 крепежные отверстия внутреннего кольца

d₃

4,6 mm

 крепежные отверстия наружного кольца

H₁

23,35 mm



H₂

11,65 mm



J

92 mm

 крепежные отверстия внутреннего кольца

J₁

138 mm

 крепежные отверстия наружного кольца

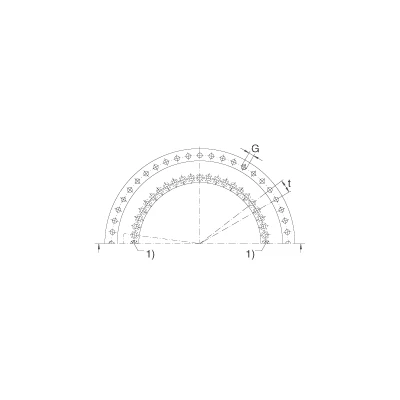

t

12 X 30°

 шаг t,включая стопорные винты либо отжимную резьбуколичествоXt

m

2,4 kg

 Вес

M_A

8,5 / 4,5 Nm

 Момент затяжки винтовМомент затяжки винтов по DIN 912, класс прочности 10.9.

C_a

38000 N

 динамическая грузоподъемность, осевая

C_0a

158000 N

 статическая грузоподъемность, осевая

C_r

44000 N

 динамическая грузоподъемность, радиальная

C_0r

98000 N

 статическая грузоподъемность, радиальная

n_G

350 1/min

 предельная частота вращенияПри большей продолжительности включения или работе в длительном режиме следует обратиться к нам с запросом.

M_R

3 Nm

 Момент трения в подшипнике

c_aL

1600 N/µm

 осевая жесткость подшипниковой опорыЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.

c_rL

1800 N/µm

 радиальная жесткость подшипниковой опорыЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.

c_kL

2500 Nm/mrad

 Жесткость подшипниковой опоры по опрокидывающему моментуЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.

c_aL

4000 N/µm

 осевая жесткость комплекта тел качения

c_rL

2600 N/µm

 радиальная жесткость комплекта тел качения

c_kL

6300 Nm/mrad

 жесткость комплекта тел качения по опрокидывающему моменту



 Сепараторы из армированного стекловолокном полиамида 66.
