Подшипники поворотных столов YRT325

d 0

325 mm  0

 Подшипники с размерами d > 1030 мм поставляются по запросу 0

D

450 mm



H

60 mm



34

 количество крепежных отверстий на внутреннем кольцеВнимание!Для крепежных отверстий в сопрягаемой конструкции.Следует учитывать шаг крепежных отверстий в подшипнике.

33

 количество крепежных отверстий на наружном кольцеВнимание!Для крепежных отверстий в сопрягаемой конструкции.Следует учитывать шаг крепежных отверстий в подшипнике.

2

 количество стопорных винтов

3

 количество мест с отжимной резьбой

1)



 Стопорные винты

2)

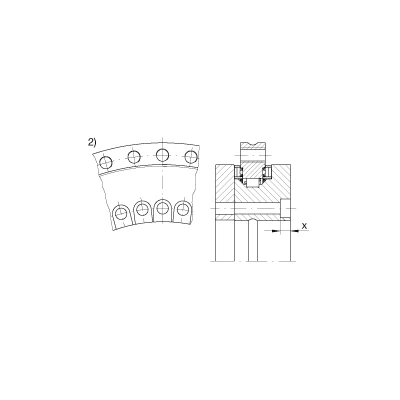

 Цековки отверстий под винты в фасонном упорном кольце в сторону отверстия подшипника открыты, см. илл. 2.)Внутренний диаметр подшипника в области x произвольный.

a

8,2 mm

 крепежные отверстия внутреннего кольца

C

20 mm



D_{1 max}

415 mm



d₁

9,3 mm

 крепежные отверстия внутреннего кольца

d₂

15 mm

 крепежные отверстия внутреннего кольца

d₃

9,3 mm

 крепежные отверстия наружного кольца

G

M12

 Отжимная резьба

H₁

40 mm



H₂

20 mm



J

342 mm

 крепежные отверстия внутреннего кольца

J₁

430 mm

 крепежные отверстия наружного кольца

t

36 X 10°

 шаг t,включая стопорные винты либо отжимную резьбуколичествоXt

m

25 kg

 Вес

M_A

34 Nm

 Момент затяжки винтовМомент затяжки винтов по DIN 912, класс прочности 10.9.

C_a

186000 N

 динамическая грузоподъемность, осевая

C_0a

1710000 N

 статическая грузоподъемность, осевая

C_r

134000 N

 динамическая грузоподъемность, радиальная

C_0r

415000 N

 статическая грузоподъемность, радиальная

n_G

110 1/min

 предельная частота вращенияПри большей продолжительности включения или работе в длительном режиме следует обратиться к нам с запросом.

M_R

48 Nm

 Момент трения в подшипнике

c_aL

4300 N/µm

 осевая жесткость подшипниковой опорыЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.

c_rL

5000 N/µm

 радиальная жесткость подшипниковой опорыЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.

c_kL

80000 Nm/mrad

 Жесткость подшипниковой опоры по опрокидывающему моментуЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.

c_aL

26100 N/µm

 осевая жесткость комплекта тел качения

c_rL

9400 N/µm

 радиальная жесткость комплекта тел качения

c_kL

422000 Nm/mrad

 жесткость комплекта тел качения по опрокидывающему моменту
