Подшипники поворотных столов YRT100
Подшипники поворотных столов YRT100
двустороннего действия, с фланцем
d 0
100 mm 0
Подшипники с размерами d > 1030 мм поставляются по запросу 0
D
185 mm
H
38 mm
16
количество крепежных отверстий на внутреннем кольцеВнимание!Для крепежных отверстий в сопрягаемой конструкции.Следует учитывать шаг крепежных отверстий в подшипнике.
15
количество крепежных отверстий на наружном кольцеВнимание!Для крепежных отверстий в сопрягаемой конструкции.Следует учитывать шаг крепежных отверстий в подшипнике.
2
количество стопорных винтов
3
количество мест с отжимной резьбой
1)
Стопорные винты
2)

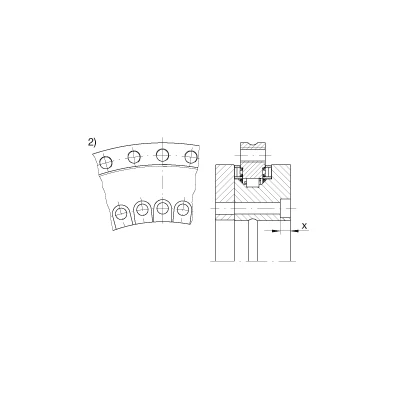

Цековки отверстий под винты в фасонном упорном кольце в сторону отверстия подшипника открыты, см. илл. 2.)Внутренний диаметр подшипника в области x произвольный.
a
5,4 mm
крепежные отверстия внутреннего кольца
C
12 mm
D1 max
161 mm
d1
5,6 mm
крепежные отверстия внутреннего кольца
d2
10 mm
крепежные отверстия внутреннего кольца
d3
5,6 mm
крепежные отверстия наружного кольца
G
M5
Отжимная резьба
H1
25 mm
H2
13 mm
J
112 mm
крепежные отверстия внутреннего кольца
J1
170 mm
крепежные отверстия наружного кольца
t
18 X 20°
шаг t,включая стопорные винты либо отжимную резьбуколичествоXt
m
4,1 kg
Вес
MA
8,5 Nm
Момент затяжки винтовМомент затяжки винтов по DIN 912, класс прочности 10.9.
Ca
73000 N
динамическая грузоподъемность, осевая
C0a
370000 N
статическая грузоподъемность, осевая
Cr
52000 N
динамическая грузоподъемность, радиальная
C0r
108000 N
статическая грузоподъемность, радиальная
nG
280 1/min
предельная частота вращенияПри большей продолжительности включения или работе в длительном режиме следует обратиться к нам с запросом.
MR
3 Nm
Момент трения в подшипнике
caL
2000 N/µm
осевая жесткость подшипниковой опорыЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.
crL
2000 N/µm
радиальная жесткость подшипниковой опорыЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.
ckL
5000 Nm/mrad
Жесткость подшипниковой опоры по опрокидывающему моментуЗначения жесткости с учетом комплекта тел качения, деформации колец подшипника и винтовых соединений фланцев.
caL
6800 N/µm
осевая жесткость комплекта тел качения
crL
2400 N/µm
радиальная жесткость комплекта тел качения
ckL
15000 Nm/mrad
жесткость комплекта тел качения по опрокидывающему моменту
