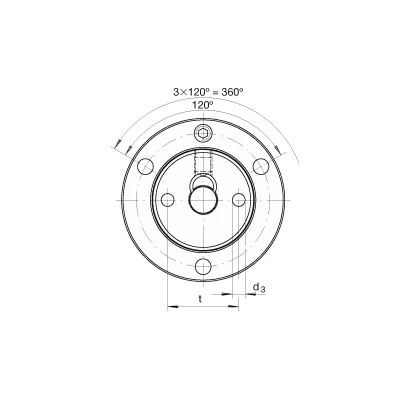

Упорно-радиальные игольчатые роликоподшипники ZAXFM2575

d 0

25 mm  0

   0

D

75 mm

 Наружное кольцо подшипника с голубым анодированием.

B

25 mm

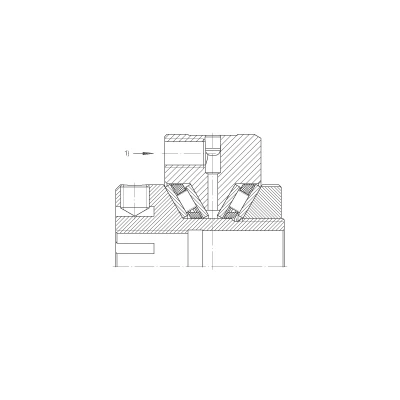

1)



 подвод смазки

B₁

5 mm



D_{a min}

50 mm



d₁

6,5 mm



d₂

49 mm



d₃

5,3 mm



d_{a max}

33 mm



H

42 mm



H₁

10 mm



H₂

15 mm



J

63 mm



m

M25X1,5



t

36 mm



W

3 mm

 резьбовой штифт по DIN 913

m

330 g

 Вес

M6

 крепежные винты по DIN 912Моменты затяжки винтов крепления согласно данным производителя. Винты по DIN 912 в комплект поставки не входят.

C_a

18200 N

 динамическая грузоподъемность, осевая

C_0a

52000 N

 статическая грузоподъемность, осеваяP 0 zul = 0,5 x C 0a

n_{G Fett}

800 1/min

 Предельная частота вращения

M_RL

10 Ncm

 момент трения в подшипникеВНИМАНИЕ: при выборе размеров должен быть учтен момент трения при пуске от 2 до 3 x M RL. Значения из таблиц являются ориентировочными при частоте вращения около 5 1/мин.

0,05 mm

 величина торцовых биенийВНИМАНИЕ: при выборе размеров должен быть учтен момент трения при пуске от 2 до 3 x M RL. Значения из таблиц являются ориентировочными при частоте вращения около 5 1/мин.

c_aL

1050 N/µm

 осевая жесткость

M_m

0,4276 kg x cm^2

 момент инерции массы для вращающегося внутреннего кольца и встроенной регулировочной гайки

M_m

5 Nm

 резьбовой штифт по DIN 913

KGT32X5

 рекомендуемый шариково-винтовой привод по DIN 69051

TR36X6

 рекомендуемый привод с трапецеидальной резьбой по DIN 103



 Сепараторы игольчатых подшипников изготовлены из пластмассы.Допустимая рабочая температура: +120 °C (при длительной эксплуатации)



 Допуски сопрягаемой конструкции:допуск вала: h7допуск резьбы: 6g (резьба на ходовом винте для закрепления внутреннего кольца подшипника)допуск корпуса: Н8
