Подшипники комбинированные роликовые ZARN1545-L-TV

d 0

15 mm  0

   0

D

45 mm



H₂

53 mm



B

7,5 mm



B₁

20,5 mm



B₂

11 mm



C

16 mm



D₁

35 mm



D₂

24 mm



D₃

34 mm



D_{a max}

36 mm

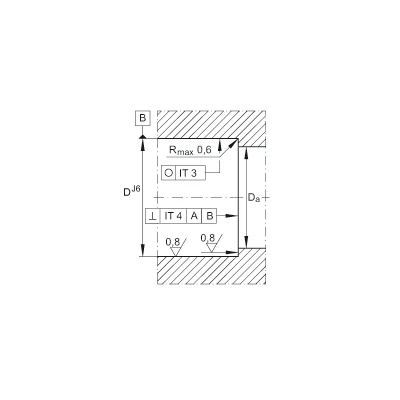

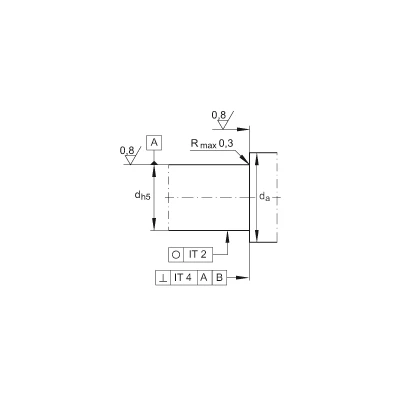

 Присоединительные размерыПри использовании радиальных уплотнений вала следует учитывать наружный диаметр уплотнения.

d_{a min}

22 mm

 Присоединительные размерыПри использовании радиальных уплотнений вала следует учитывать наружный диаметр уплотнения.

H₃

41 mm



r_{1 min}

0,6 mm



r_min

0,3 mm



m

0,37 kg

 Вес

C_a

24900 N

 динамическая грузоподъемность, осевая

C_0a

53000 N

 статическая грузоподъемность, осевая

C_r

13000 N

 динамическая грузоподъемность, радиальная

C_0r

17500 N

 статическая грузоподъемность, радиальная

n_{G Öl}

8500 1/min

 Предельная частота вращения при смазывании маслом (действительна только при достаточном охлаждении масла)

n_{G Fett}

2200 1/min

 Предельная частота вращения при консистентной смазке

M_RL

0,35 Nm

 Момент трения подшипника

c_aL

1400 N/µm

 осевая жесткость

c_kL

110 Nm/mrad

 Жесткость к опрокидыванию

M_m

0,274 kg x cm^2

 Момент инерции масс вращающегося внутреннего кольца

1 µm

 Торцовое биениеДанные о торцовом биении для подшипников опор ходовых винтов относятся к вращающемуся внутреннему кольцу.

ZMA15/33

 Условное обозначение рекомендуемых шлицевых гаек INA

AM15

 Условное обозначение рекомендуемых шлицевых гаек INA

M_A

10 Nm

 Момент затяжкиДействительно только в сочетании с прецизионными шлицевыми гайками INA

6506 N

 усилие предварительного осевого натяга

DR

24X35X7

 радиальное уплотнение вала DIN 3760Заказывать отдельно.



 Шлицевые гайки и радиальное уплотнение вала в комплект поставки не входят.
